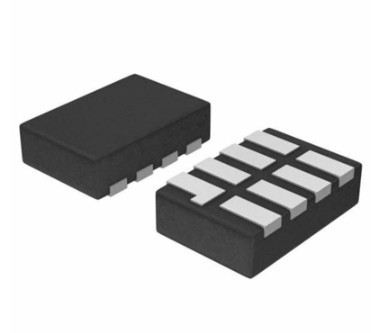

TI Texas Instruments EMI Filter IC Komponen Elektronik LED SN74AVC2T244DQMR

Fitur untuk SN74AVC2T244

• Operasi Lebar VCCRentang 0,9 V hingga 3,6 V
• Konsumsi Daya Statis Rendah, 6-µA Max ICC
• Fitur Output Enable Memungkinkan Pengguna untuk Menonaktifkan Output untuk Mengurangi Konsumsi Daya
• ±24-mA Output Drive pada 3.0 V
• SayamatiMendukung Operasi Mode Mati Sebagian
• Histeresis Input Memungkinkan Transisi Input yang Lambat dan Peralihan Kekebalan Kebisingan yang Lebih Baik di Input
• Tarif Data Maksimum
  • 380 Mbps (Terjemahan 1,8-V hingga 3,3-V)
  • 200 Mbps (<1.8-V hingga 3.3-V Terjemahan)
  • 200 Mbps (Terjemahkan ke 2.5 V atau 1.8 V)
  • 150 Mbps (Terjemahkan ke 1,5 V)
  • 100 Mbps (Terjemahkan ke 1,2 V)
• Kinerja Latch-Up Melebihi 100 mA Per JESD 78, Kelas II
• Perlindungan ESD Melebihi JESD 22
  • Model Tubuh Manusia 5000-V (A114-A)

Deskripsi untuk SN74AVC2T244

Penerjemah searah 2-bit ini menggunakan dua rel catu daya terpisah yang dapat dikonfigurasi.Port A dirancang untuk melacak VCCA.VCCAmenerima tegangan suplai apa pun dari 0,9 V hingga 3,6 V. Port B dirancang untuk melacak VCCB.VCCBmenerima tegangan suplai apa pun dari 0,9 V hingga 3,6 V. Ini memungkinkan translasi tegangan rendah antara node tegangan 0,9-V, 1,2-V, 1,5-V, 1,8-V, 2,5-V, dan 3,6-V.Untuk SN74AVC2T244, ketika output-enable (OE) input tinggi, semua output ditempatkan dalam keadaan impedansi tinggi.SN74AVC2T244 dirancang agar:OErangkaian input direferensikan ke VCCA.Perangkat ini sepenuhnya ditentukan untuk aplikasi mati sebagian menggunakan Ioff.sayamatisirkuit menonaktifkan output, mencegah arus balik yang merusak melalui perangkat saat dimatikan.
