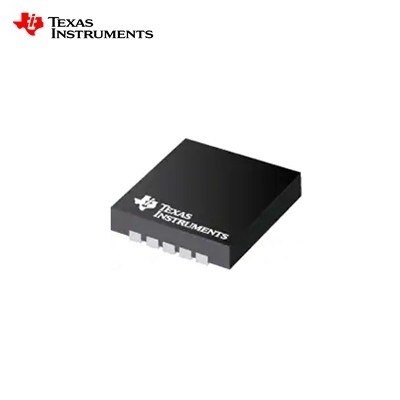

Pemasangan SMD EMI Filter IC Texas Instruments TI LM9061QDRQ1

Fitur untuk LM9061-Q1

• Memenuhi Syarat untuk Aplikasi Otomotif
• AEC-Q100 Memenuhi Syarat Dengan Hasil Sebagai Berikut:
  • Klasifikasi Perangkat HBM ESD Level 2
  • Tingkat Klasifikasi ESD CDM Perangkat C4B
• Tahan Transien Pasokan 60-V
• Shut-OFF Tegangan Lebih Dengan VCC > 30 V
• Latch-OFF Perlindungan Arus Lebih Lossless
  • Resistor Rasa Saat Ini Tidak Diperlukan
  • Meminimalkan Rugi Daya Dengan Beban Arus Tinggi
• Penundaan Latch-OFF Perlindungan yang Dapat Diprogram
• Pemutusan Bertahap untuk Meminimalkan Tegangan Transien Beban Induktif
• Input Kontrol ON dan OFF yang Kompatibel dengan Logika CMOS

Deskripsi untuk LM9061-Q1

Keluarga LM9061 terdiri dari perangkat pompa muatan yang menyediakan drive gerbang ke MOSFET daya eksternal dengan ukuran berapa pun yang dikonfigurasi sebagai driver atau sakelar high-side.Ini termasuk beberapa MOSFET terhubung paralel untuk aplikasi arus yang sangat tinggi.Input ON dan OFF yang kompatibel dengan logika CMOS mengontrol tegangan penggerak gerbang output.Dalam keadaan ON, tegangan pompa muatan, yang jauh di atas suplai VCC yang tersedia, langsung diterapkan ke gerbang MOSFET.Zener 15-V built-in menjepit gerbang maksimum ke sumber tegangan MOSFET.Ketika diperintahkan OFF, wastafel arus 110-µA melepaskan kapasitansi gerbang MOSFET untuk karakteristik turnoff bertahap untuk meminimalkan durasi tegangan transien beban induktif dan lebih lanjut melindungi daya MOSFET.

Perlindungan lossless dari MOSFET daya adalah fitur utama dari LM9061.Penurunan tegangan (VDS) di seluruh perangkat daya terus dipantau dan dibandingkan dengan tegangan ambang batas yang dapat diprogram secara eksternal.Sebuah resistor penginderaan arus kecil secara seri dengan beban, yang menyebabkan hilangnya energi yang tersedia, tidak diperlukan untuk sirkuit perlindungan.Jika tegangan VDS, karena arus beban yang berlebihan, melebihi tegangan ambang batas, output dikunci OFF secara lebih bertahap (melalui sink arus keluaran 10-µA) setelah interval waktu tunda yang dapat diprogram.
