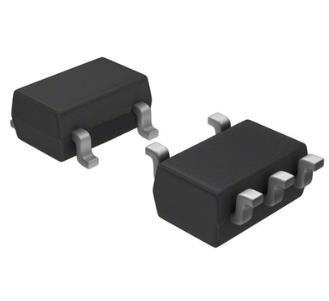

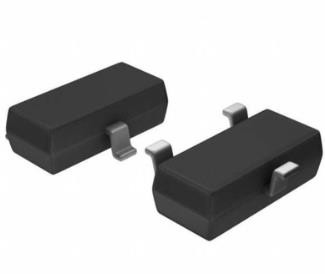

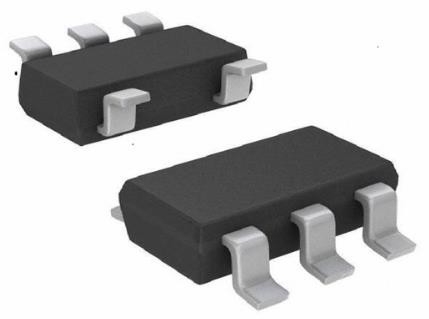

50 Ohm Undervoltage Lockout IC EMI Filter 100db TPS79918DDCT

Fitur untuk TPS799

• Regulator putus-putus rendah 200-mA dengan EN
• Tersedia beberapa versi tegangan keluaran:
  • Output tetap dari 1,2 V hingga 4,5 V
  • Output yang dapat disesuaikan dari 1,20 V hingga 6,5 ​​V
• Perlindungan arus masuk dengan sakelar EN
• IQ Rendah: 40 A
• PSRR tinggi:
  • 66 dB pada 1 kHz
  • 51 dB pada 10 kHz
• Stabil dengan kapasitansi keluaran tipikal ESR rendah, 2-µF
• Beban luar biasa dan respons transien saluran
• 2% akurasi keseluruhan (beban, garis, dan suhu)
• Putus sekolah sangat rendah: 100 mV
• Paket:
  • 5-benjolan, tipis, DSBGA 0,97-mm × 1,34-mm
  • 5-pin SOT-23-THIN
  • WSON 6-pin

Deskripsi untuk TPS799

TPS799 low-dropout (LDO), regulator linier berdaya rendah menawarkan kinerja ac yang sangat baik dengan arus ground yang sangat rendah.Rasio penolakan catu daya tinggi (PSRR), kebisingan rendah, start-up cepat, dan respons transien saluran dan beban yang sangat baik disediakan sambil mengonsumsi arus ground 40-µA (tipikal) yang sangat rendah.

TPS799 stabil dengan kapasitor keramik dan menggunakan proses fabrikasi BiCMOS canggih untuk menghasilkan tegangan putus biasanya 100 mV pada output 200 mA.TPS799 menggunakan referensi tegangan presisi dan loop umpan balik untuk mencapai akurasi keseluruhan 2% pada semua variasi beban, saluran, proses, dan suhu.TPS799 memiliki fitur perlindungan arus masuk saat sakelar EN digunakan untuk memulai perangkat, segera menjepit arus.

Perangkat ini sepenuhnya ditentukan pada rentang suhu TJ = –40°C hingga +125°C, dan ditawarkan dalam paket low-profile, die-sized ball grid array (DSBGA), menjadikan perangkat ini pilihan yang baik untuk nirkabel handset dan kartu WLAN.Perangkat ini juga ditawarkan dalam paket WSON 5-pin SOT-23-THIN dan 6-pin.
