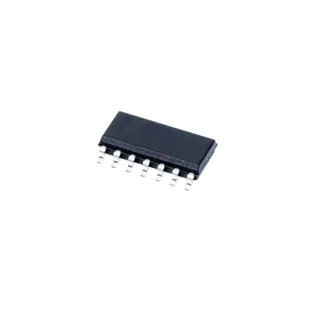

Non Inverting Half Bridge Gate Driver IC EMI 60Hz UCC27714D

Fitur untuk UCC27714

• Konfigurasi Sisi Tinggi, Sisi Rendah, dengan Input Independen
• Sepenuhnya Beroperasi hingga 600 V (HS Pin)
• Floating Channel Dirancang untuk Operasi Bootstrap
• Kemampuan Arus Keluaran Puncak Sumber 4-A Sink 4-A pada VDD = 15 V
• Penundaan Propagasi Terbaik di Kelasnya (Maksimum 125-ns)
• Pencocokan Delay Terbaik di Kelasnya (Maksimum 20 ns)
• Logika Input Kompatibel TTL dan CMOS
• Rentang Pasokan Bias VDD 10 V hingga 20 V
• Proteksi UVLO Bias untuk Kedua Saluran
• Penggerak Rel ke Rel
• Operasi Kuat Di Bawah Transien Tegangan Negatif
• Imunitas dv/dt tinggi (Pin HS)
• Grounds for Logic (VSS) dan Driver (COM) yang Terpisah dengan Kemampuan untuk Mempertahankan Perbedaan Tegangan
• Opsional Aktifkan Fungsi (Pin 4)
• Output Ditahan di RENDAH saat Input Mengambang
• Input dan Aktifkan Level Tegangan Pin Tidak Dibatasi oleh Tegangan Pasokan Bias Pin VDD
• Pin Tegangan Tinggi dan Rendah Dipisahkan untuk Gerak Maksimum dan Jarak Bebas
• Kemampuan Penanganan Tegangan Negatif pada Input dan Pin Pengaktifan

Deskripsi untuk UCC27714

UCC27714 adalah driver gerbang sisi-rendah 600-V dengan sumber 4-A dan kemampuan arus sink 4-A, yang ditargetkan untuk MOSFET atau IGBT daya penggerak.Perangkat ini terdiri dari satu saluran referensi tanah (LO) dan satu saluran mengambang (HO) yang dirancang untuk beroperasi dengan persediaan bootstrap.Perangkat ini memiliki ketahanan yang sangat baik dan kekebalan terhadap kebisingan dengan kemampuan untuk mempertahankan logika operasional pada tegangan negatif hingga –8 VDCpada pin HS (pada VDD = 12 V).

Perangkat menerima input suplai bias rentang lebar dari 10 V hingga 20 V dan menawarkan perlindungan UVLO untuk pin suplai bias VCC dan HB.UCC27714 tersedia dalam paket SOIC-14 dan dinilai untuk beroperasi dari –40°C hingga 125°C.
