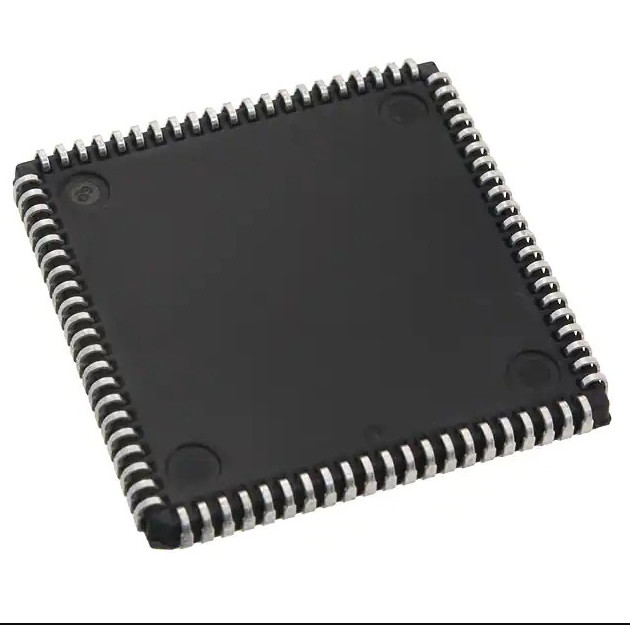

PLCC FPGA Field Programmable Gate Array XILINX XCS05XL Dalam Elektronik Digital

XILINX XCS05XL PLCC FPGA Field Programmable Gate Array Dalam Elektronik Digital

Deskripsi Produk



Spartan-XL XILINX XCS05XL Spartan Seri penuh PLCC pemasangan permukaan keluarga FPGA IC usang XCS05XL-4PC84C



UsangSpartan-XL XILINX XCS05XL Spartan Seri penuh PLCC pemasangan permukaan IC FPGA XCS05XL-4PC84C



Kategori	Sirkuit Terpadu (IC)
Keluarga	Tertanam - FPGA (Field Programmable Gate Array)
Mfr	Xilinx Inc.
Seri	Spartan-XL
Kemasan	Baki
Status Bagian	Usang
Jumlah LAB/CLB	100
Jumlah Elemen/Sel Logika	238
Total RAM Bit	3200
Jumlah I/O	61
Jumlah Gerbang	5000
Sumber tegangan	3V ~ 3.6V
Jenis pemasangan:	Permukaan gunung
Suhu Operasional	0C ~ 85C (TJ)
Paket / Kasus	84-LCC (J-Lead)
Paket Perangkat Pemasok	84-PLCC (29.31x29.31)
Nomor Produk Dasar	XCS05XL



Lembar Data Keluarga XILINX Spartan dan Spartan-XL FPGA (Beberapa Produk Usang / Di Bawah Keusangan, selamat datang untuk menghubungi kami melalui ic@icschip.com untuk informasi lebih lanjut)



Pengantar :

Keluarga Spartan® dan Spartan-XL FPGA adalah solusi FPGA produksi volume tinggi yang memberikan semua persyaratan utama untuk penggantian ASIC hingga 40.000 gerbang.Persyaratan ini mencakup kinerja tinggi, RAM on-chip, solusi inti, dan harga yang, dalam volume tinggi, mendekati dan dalam banyak kasus setara dengan menutupi perangkat ASIC yang diprogram.Dengan merampingkan rangkaian fitur seri Spartan, memanfaatkan teknologi proses canggih dan berfokus pada manajemen biaya total, seri Spartan memberikan fitur utama yang dibutuhkan oleh ASIC dan pengguna logika volume tinggi lainnya sambil menghindari biaya awal, siklus pengembangan yang panjang, dan risiko bawaan dari sistem konvensional. ASIC.Keluarga Spartan dan Spartan-XL dalam seri Spartan memiliki sepuluh anggota, seperti yang ditunjukkan pada Tabel 1. Fitur FPGA Spartan/Spartan-XL Catatan: Perangkat seri Spartan yang dijelaskan dalam lembar data ini mencakup keluarga Spartan 5V dan Spartan 3.3V. keluarga XL.Lihat lembar data terpisah untuk anggota yang lebih mahir untuk Seri Spartan.• FPGA pengganti ASIC pertama untuk produksi volume tinggi dengan RAM on-chip • Kepadatan hingga 1862 sel logika atau 40.000 gerbang sistem • Kumpulan fitur yang disederhanakan berdasarkan arsitektur XC4000 • Kinerja sistem di atas 80 MHz • Kumpulan luas solusi standar AllianceCORE dan LogiCORE™ tersedia • Pemrograman ulang tak terbatas • Biaya rendah.

Fitur tingkat sistem - Tersedia dalam versi 5V dan 3.3V - Memori SelectRAM™ on-chip - Sepenuhnya sesuai dengan PCI - Kemampuan readback penuh untuk verifikasi program dan observabilitas node internal - Logika carry berkecepatan tinggi khusus - Kemampuan bus 3-status internal - Delapan jaringan sinyal atau jam rendah global - Logika Pemindaian Batas yang kompatibel dengan IEEE 1149.1 - Paket plastik murah tersedia dalam semua kepadatan - Kompatibilitas jejak kaki dalam paket umum • Didukung penuh oleh sistem pengembangan Xilinx ISE® Classics yang kuat - Pemetaan, penempatan, dan perutean sepenuhnya otomatis Fitur Keluarga Spartan-XL Tambahan • Pasokan 3.3V untuk daya rendah dengan I/Os toleran 5V • Input matikan daya • Performa lebih tinggi • Logika carry lebih cepat • Jaringan clock berkecepatan tinggi lebih fleksibel • Kemampuan latch di Blok Logika yang Dapat Dikonfigurasi • Latch pengambilan cepat masukan • Generator fungsi MUX atau 2-input opsional pada output • Drive output 12 mA atau 24 mA • Sesuai dengan PCI 5V dan 3.3V • Pemindaian Batas yang Ditingkatkan • Co Mode Ekspresfigurasi



Keluarga Spartan®-3A dari Field-Programmable Gate Arrays (FPGAs) memecahkan tantangan desain di sebagian besar aplikasi elektronik I/O intensif volume tinggi, sensitif biaya.Keluarga lima anggota menawarkan kepadatan mulai dari 50.000 hingga 1,4 juta gerbang sistem, seperti yang ditunjukkan pada Tabel 1. Spartan-3A FPGA adalah bagian dari keluarga Extended Spartan-3A, yang juga mencakup Spartan-3AN yang tidak mudah menguap dan yang lebih tinggi kepadatan Spartan-3A DSP FPGA.Keluarga Spartan-3A dibangun di atas kesuksesan keluarga Spartan-3E dan Spartan-3 FPGA sebelumnya.Fitur baru meningkatkan kinerja sistem dan mengurangi biaya konfigurasi.Perangkat tambahan keluarga Spartan-3A ini, dikombinasikan dengan teknologi proses 90 nm yang telah terbukti, memberikan lebih banyak fungsionalitas dan bandwidth per dolar daripada sebelumnya, menetapkan standar baru dalam industri logika yang dapat diprogram.Karena biayanya yang sangat rendah, Spartan-3A FPGA sangat cocok untuk berbagai aplikasi elektronik konsumen, termasuk akses broadband, jaringan rumah, tampilan/proyeksi, dan peralatan televisi digital.Keluarga Spartan-3A adalah alternatif unggul untuk menutupi ASIC yang diprogram.FPGA menghindari biaya awal yang tinggi, siklus pengembangan yang panjang, dan ketidakfleksibelan yang melekat pada ASIC konvensional, dan memungkinkan peningkatan desain lapangan.



Fitur:

• Solusi logika kinerja tinggi berbiaya sangat rendah untuk aplikasi bervolume tinggi dan hemat biaya

• Pasokan VCCUX dual-range menyederhanakan desain hanya 3.3V

• Suspend, mode Hibernate mengurangi daya sistem

• Pin antarmuka SelectIO™ multi-tegangan dan multi-standar

• Hingga 502 pin I/O atau 227 pasangan sinyal diferensial

• I/O ujung tunggal LVCMOS, LVTTL, HSTL, dan SSTL

• Pensinyalan 3.3V, 2.5V, 1.8V, 1.5V, dan 1.2V

• Drive keluaran yang dapat dipilih, hingga 24 mA per pin

• Standar QUIETIO mengurangi kebisingan switching I/O

• Kompatibilitas penuh 3.3V ± 10% dan kepatuhan hot swap.

• Kecepatan transfer data 640+ Mb/dtk per diferensial I/O

• I/O diferensial LVDS, RSDS, mini-LVDS, HSTL/SSTL dengan resistor terminasi diferensial terintegrasi

• Dukungan Tingkat Data Ganda (DDR) yang Ditingkatkan

• DDR/DDR2 SDRAM mendukung hingga 400 Mb/dtk

• Dukungan teknologi PCI® 32-/64-bit, 33/66 MHz yang sepenuhnya sesuai

• Sumber daya logika yang melimpah dan fleksibel • Kepadatan hingga 25.344 sel logika, termasuk register geser opsional atau dukungan RAM terdistribusi

• Multiplexer lebar yang efisien, logika lebar

• Logika carry lihat ke depan yang cepat

• Pengganda 18 x 18 yang ditingkatkan dengan saluran pipa opsional

• Port pemrograman/debug IEEE 1149.1/1532 JTAG

• Arsitektur memori SelectRAM™ hirarkis

• Hingga 576 Kbits RAM blok cepat dengan penulisan byte memungkinkan untuk aplikasi prosesor

• Hingga 176 Kbits RAM terdistribusi yang efisien

• Hingga delapan Pengelola Jam Digital (DCM)

• Penghapusan kemiringan jam (tunda loop terkunci)

• Sintesis frekuensi, perkalian, pembagian

• Pergeseran fase resolusi tinggi

• Rentang frekuensi lebar (5 MHz hingga lebih dari 320 MHz)

• Delapan jaringan jam global dengan kemiringan rendah, delapan jam tambahan per setengah perangkat, ditambah perutean dengan kemiringan rendah yang melimpah

• Antarmuka konfigurasi ke PROM standar industri

• PROM Flash serial SPI berbiaya rendah dan hemat tempat

• x8 atau x8/x16 BPI paralel NOR Flash PROM

• Flash Platform Xilinx® berbiaya rendah dengan JTAG

• Pengidentifikasi DNA Perangkat Unik untuk autentikasi desain

• Muat beberapa bitstream di bawah kendali FPGA

• Pemeriksaan CRC pasca-konfigurasi

• Dukungan perangkat lunak sistem pengembangan Xilinx ISE® dan WebPACK™ lengkap ditambah Kit Pemula Spartan-3A

• MicroBlaze™ dan PicoBlaze prosesor tertanam

• Kemasan QFP dan BGA berbiaya rendah, opsi bebas Pb

• Jejak umum mendukung migrasi kepadatan yang mudah

• Kompatibel dengan FPGA nonvolatile Spartan-3AN tertentu

• Kompatibel dengan FPGA DSP Spartan-3A dengan kepadatan lebih tinggi

• Tersedia versi XA Otomotif



Produk-produk terkait :



Status FPGA Spartan-3A

Produksi XC3S50A

Produksi XC3S200A

Produksi XC3S400A

Produksi XC3S700A

Produksi XC3S1400A



XC3S50A –4 Kinerja Standar VQ100/ VQG100 100-pin Sangat Tipis Quad Flat Pack (VQFP) C Komersial (0 °C hingga 85 °C)

XC3S200A –5 Kinerja Tinggi (Khusus Komersial) TQ144/ TQG144 Paket Datar Tipis 144-pin (TQFP) I Industri (–40°C hingga 100°C) XC3S400A FT256/ FTG256 256-bola Fine-Pitch Thin Ball Grid Array (FTBGA )

XC3S700A FG320/ FGG320 320-bola Fine-Pitch Ball Grid Array (FBGA)

XC3S1400A FG400/ FGG400 400-bola Fine-Pitch Ball Grid Array (FBGA)

XC3S1400A FG484/ FGG484 484-bola Fine-Pitch Ball Grid Array (FBGA)

XC3S1400A FG676 FGG676 676-bola Fine-Pitch Ball Grid Array (FBGA)



XC3S50(2) 50K 1,728 16 12 192 12K 72K 4 2 124 56

XC3S200(2) 200K 4,320 24 20 480 30K 216K 12 4 173 76

XC3S400(2) 400K 8.064 32 28 896 56K 288K 16 4 264 116

XC3S1000(2) 1M 17.280 48 40 1.920 120K 432K 24 4 391 175

XC3S1500 1.5M 29.952 64 52 3.328 208K 576K 32 4 487 221

XC3S2000 2M 46.080 80 64 5.120 320K 720K 40 4 565 270

XC3S4000 4M 62.208 96 72 6.912 432K 1.728K 96 4 633 300

XC3S5000 5M 74.880 104 80 8.320 520K 1,872K 104 4 633 300



Untuk informasi lebih lanjut tentang ketersediaan stok keluarga Spartan-3A FPGA, Silakan kirim email: ic@icschip.com
