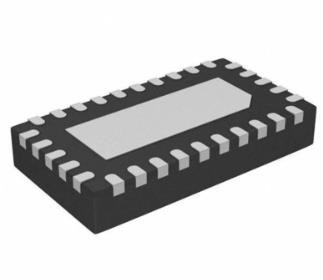

RFI EMI Filter IC Sirkuit Terpadu BNX002-01 HD3SS3220IRNHT

Fitur untuk HD3SS3220

• Pengontrol Port USB Tipe-C dengan Mux SuperSpeed ​​2:1 Terintegrasi
• Kompatibel dengan Spesifikasi USB Type-C™
• Mendukung USB 3.1 G1 dan G2 hingga 10 Gbps
• Mendukung hingga 15 W Pengiriman Daya dengan Iklan dan Deteksi 3-A Saat Ini
• Konfigurasi Mode
  • Hanya Tuan Rumah – DFP/Sumber
  • Hanya Perangkat – UFP/Sink
  • Port Peran Ganda - DRP
• Konfigurasi Saluran (CC)
  • Lampirkan Deteksi Port USB
  • Deteksi Orientasi Kabel
  • Deteksi Peran
  • Mode Saat Ini Tipe-C (Default, Sedang, Tinggi)
• Deteksi V(BUS) dan Dukungan VCONN untuk Kabel Aktif
• Dukungan Aksesori Audio dan Debug
• Mendukung Mode DRP Try.SRC dan Try.SNK
• Kontrol Konfigurasi melalui GPIO dan I2C
• Konsumsi Arus Aktif dan Siaga Rendah
• Kisaran Suhu Industri -40 hingga 85 °C

Deskripsi untuk HD3SS3220

HD3SS3220 adalah USB SuperSpeed ​​(SS) 2:1 mux dengan pengontrol port DRP.Perangkat menyediakan logika Konfigurasi Saluran (CC) dan sumber 5V VCONN untuk ekosistem yang menerapkan USB Tipe-C.HD3SS3220 dapat dikonfigurasi sebagai Downstream Facing Port (DFP), Upstream Facing Port (UFP) atau Dual Role Port (DRP) sehingga ideal untuk aplikasi apa pun.

HD3SS3220, dalam mode DRP, bergantian menampilkan dirinya sebagai DFP atau UFP sesuai dengan spesifikasi Tipe-C.Blok logika CC memonitor pin CC1 dan CC2 untuk resistensi pull-up atau pull-down untuk menentukan kapan port USB telah dipasang dan peran portnya.Setelah port USB dipasang, logika CC juga menentukan orientasi kabel dan mengonfigurasi mux SS USB yang sesuai.Terakhir, logika CC mengiklankan atau mendeteksi mode saat ini Tipe-C – Default, Sedang, atau Tinggi masing-masing dalam mode DFP dan UFP.

Karakteristik dinamis yang sangat baik dari mux terintegrasi memungkinkan peralihan dengan redaman minimum ke diagram mata sinyal SS dan sedikit tambahan jitter.Jalur sakelar perangkat menerapkan pelacakan tegangan mode umum adaptif yang menghasilkan saluran identik meskipun tegangan mode umum berbeda untuk saluran RX dan TX.
