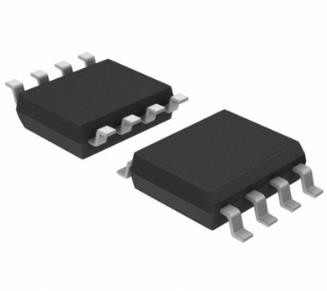

Output Tetap EMI Filter IC 260kHz LM2672MX-5.0/NOPB

Fitur untuk LM2672

• Efisiensi hingga 96%
• Tersedia dalam Paket SOIC dan PDIP 8-Pin
• Hanya membutuhkan 5 Komponen Eksternal
• Versi Output 3.3-V, 5-V, ​​12-V, dan Dapat Disesuaikan
• Rentang Tegangan Output Versi yang Dapat Disesuaikan: 1,21 V
  menjadi 37 V
• ±1,5% Toleransi Tegangan Output Maksimum Lebih
  Kondisi Jalur dan Beban
• Arus Beban Output 1-A yang Ditentukan
• Rentang Tegangan Input Lebar: 8 V hingga 40 V
• Osilator Internal Frekuensi Tetap 260-kHz
• Kemampuan Shutdown TTL, Siaga Daya Rendah
  Mode
• Sinkronisasi Soft-Start dan Frekuensi
• Shutdown Termal dan Perlindungan Batas Saat Ini

Deskripsi untuk LM2672

Rangkaian regulator LM2672 adalah konverter DC-DC terintegrasi monolitik yang dibuat dengan proses LMDMOS.Regulator ini menyediakan semua fungsi aktif untuk regulator switching step-down (buck), yang mampu menggerakkan arus beban 1-A dengan regulasi saluran dan beban yang sangat baik.Perangkat ini tersedia dalam tegangan keluaran tetap 3,3 V, 5 V, 12 V, dan versi keluaran yang dapat disesuaikan.

Memerlukan jumlah minimum komponen eksternal, regulator ini mudah digunakan dan mencakup kompensasi frekuensi internal yang dipatenkan, osilator frekuensi tetap, shutdown eksternal, soft-start, dan sinkronisasi frekuensi.

Seri LM2672 beroperasi pada frekuensi switching 260 kHz, sehingga memungkinkan komponen filter berukuran lebih kecil daripada yang diperlukan dengan regulator switching frekuensi yang lebih rendah.Karena efisiensinya yang sangat tinggi (>90%), jejak tembaga pada papan sirkuit tercetak adalah satu-satunya peredam panas yang diperlukan.
