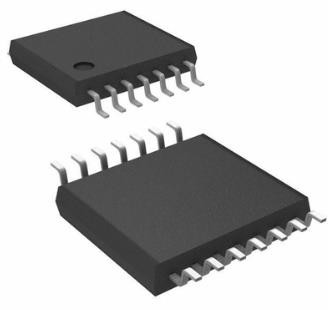

5.6MHz Amplifier IC Chips Sirkuit Terpadu TI LMV824MTX/NOPB Texas Instruments

Fitur untuk LMV824-N

• Memenuhi Syarat untuk Aplikasi Otomotif
• AEC-Q100 Memenuhi Syarat Dengan Hasil Sebagai Berikut:
  • LMV822-Q1 Dan LMV824-Q1 Tersedia di Otomotif AEC-Q100 Grade 1Version
• Untuk Vs = 5 V, Nilai Pasokan Khas Kecuali Dicatat Lain
• LMV824 Tersedia Dengan Rentang Suhu yang Diperpanjang hingga 125 ° C
• Paket SC70-5 Kecil 2,0 x 1,25 x 0,95 mm
• Performa Tertentu Pada 2.5 V, 2.7 V dan 5 V
• VOS3,5 mV (Maks)
• TCVOS1 uV/°C
• Dapatkan Produk Bandwidth Pada 2,7 V, 5 MHz
• SayaMemasokPada Pasokan 2,7 V, 220 A per Amplifier
• Laju Slew 1,4 V/s (Min)
• CMRR 90 dB
• PSRR 85 dB
• VcmPada Suplai 5 V, -0,3 V hingga 4,3 V
• Keluaran Rel ke Rel (RRO)
  • 600 Beban, 160 mV Dari Rel
  • 10 kΩ Beban, 55 mV Dari Rel
• Kinerja Stabil dengan Beban Kapasitif

Deskripsi untuk LMV824-N

The LMV821/LMV822/LMV824 op amp membawa kinerja dan ekonomi ke tegangan rendah, sistem daya rendah.Dengan frekuensi gain-satuan 5 MHz, pada suplai 2,7 V, dan laju perubahan tegangan 1,4 V/µs, arus diam hanya 220 A per amplifier.Mereka menyediakan keluaran rel ke rel (RRO) berayun ke beban 600 .Rentang tegangan input mode umum termasuk ground dan tegangan offset input maksimum adalah 3,5 mV.Mereka juga mampu dengan mudah menggerakkan beban kapasitif besar seperti yang ditunjukkan di bagian aplikasi.

Op amp tunggal LMV821 tersedia dalam paket kecil SC70-5, yaitu sekitar setengah ukuran pemegang gelar sebelumnya, SOT23-5.LMV824NDGV ditentukan pada rentang suhu industri yang diperluas dan ada dalam paket TVSOP.

Secara keseluruhan, perangkat LMV821/LMV822/LMV824 adalah opamp tegangan rendah, daya rendah, dan kinerja yang dirancang untuk berbagai aplikasi dengan harga ekonomis.
