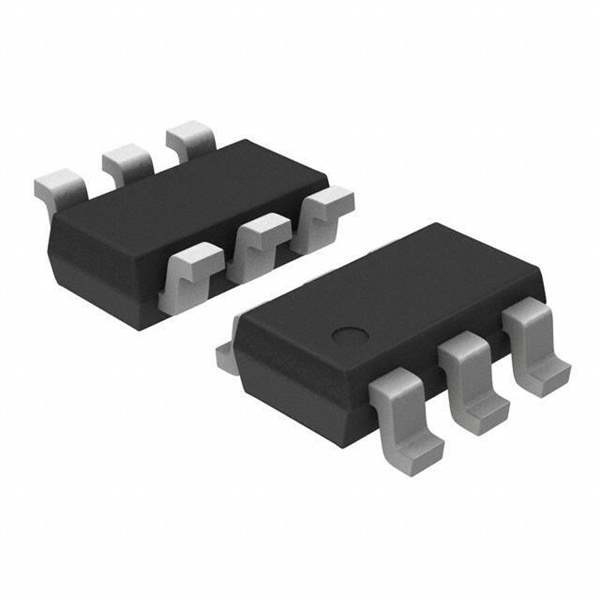

2.7V - 4.3V EMI Filter IC Texas Instruments TS3USB3200RSVR Untuk Penyerapan RF

BARU EMI Filter IC Texas Instruments/TI TS3USB3200RSVR

TS3USB3200 adalah multiplexer diferensial single-pole, double throw (SPDT) yang mencakup Mobile High-Definition Link (MHL) atau Mobility Display Port (MyDP) switch berkecepatan tinggi dan switch USB 2.0 High-Speed ​​(480 Mbps) di paket yang sama.Selain itu, disertakan juga sakelar USB/MHL atau MyDP ID single-pole, double throw (SPDT) untuk kontrol informasi yang mudah.Konfigurasi ini memungkinkan perancang sistem untuk menggunakan konektor USB atau Mico-USB umum untuk sinyal video MHL/MyDP dan data USB.

TS3USB3200 memiliki rentang VCC 2,7 V hingga 4,3 V dan juga memiliki opsi untuk ditenagai oleh VBUS tanpa VCC.Perangkat ini mendukung fitur toleransi tegangan lebih (OVT) yang memungkinkan pin I/O untuk menahan kondisi tegangan lebih (hingga 5,5 V).Fitur perlindungan daya mati memaksa semua pin I/O berada dalam mode impedansi tinggi saat tidak ada daya.Hal ini memungkinkan isolasi penuh dari jalur sinyal tanpa arus bocor yang berlebihan.Pin pilihan dari TS3USB3200 kompatibel dengan tegangan kontrol 1,8-V, memungkinkan mereka untuk langsung dihubungkan dengan General Purpose I/O (GPIO) dari prosesor seluler.

TS3USB3200 hadir dengan paket UQFN 16-pin kecil (berukuran 2,6 mm × 1,8 mm), yang menjadikannya kandidat yang sempurna untuk aplikasi seluler.
