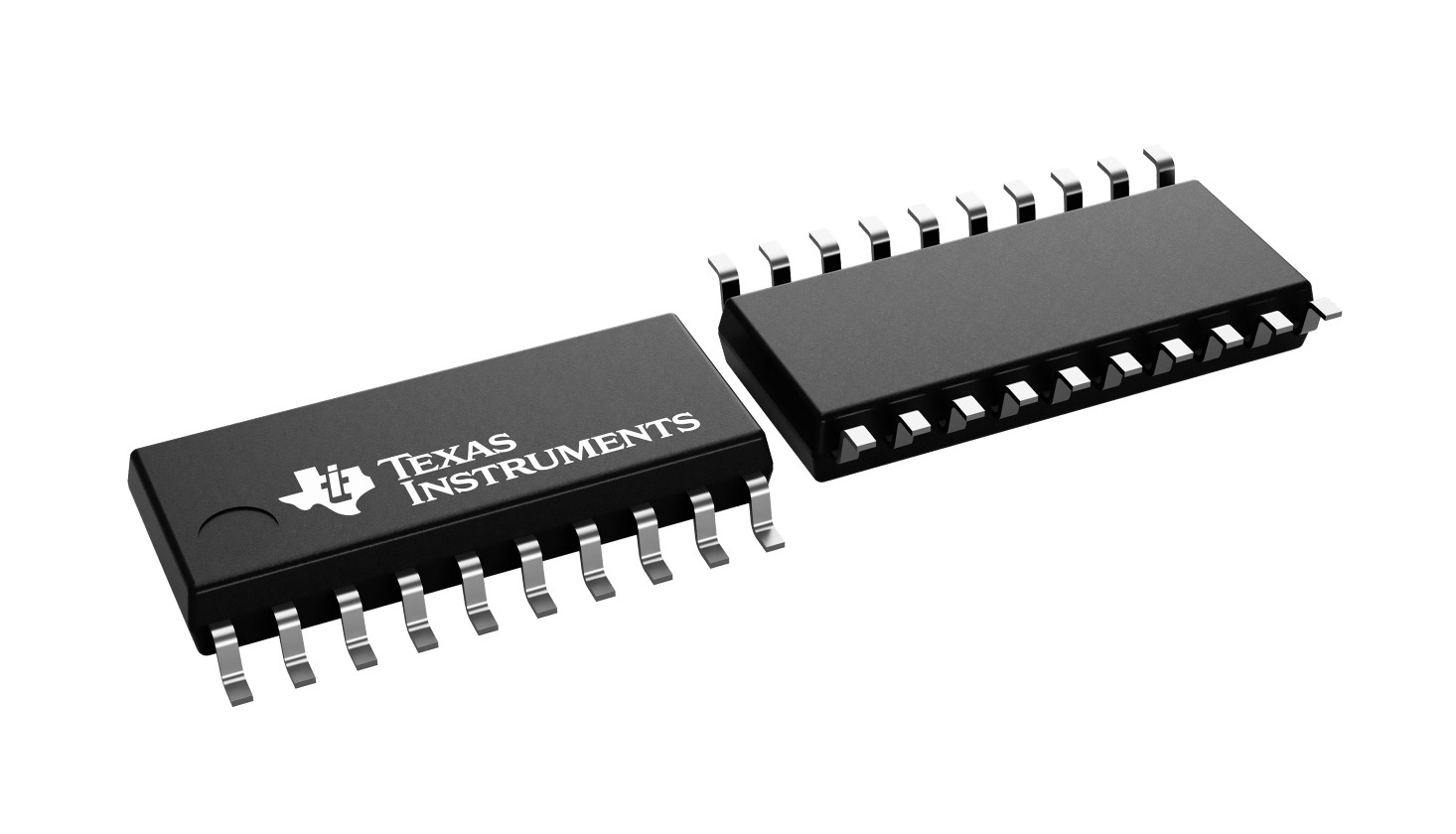

SN74LVTH273-EP

Flip-flop tipe D oktal ini dirancang khusus untuk tegangan rendah (3,3-V) VCCoperasi, tetapi dengan kemampuan untuk menyediakan antarmuka TTL ke lingkungan sistem 5-V.

SN74LVTH273 adalah flip-flop yang dipicu tepi-positif dengan input clear-langsung (CLR).Informasi pada input data (D) yang memenuhi persyaratan waktu penyetelan ditransfer ke output Q pada tepi positif pulsa clock.Pemicu jam terjadi pada tingkat tegangan tertentu dan tidak terkait langsung dengan waktu transisi dari pulsa yang berjalan positif.Ketika input clock (CLK) berada pada level tinggi atau rendah, sinyal input-D tidak berpengaruh pada output.

Sirkuit bus-hold aktif menahan input yang tidak digunakan atau tidak digerakkan pada status logika yang valid.Penggunaan resistor pullup atau pulldown dengan sirkuit penahan bus tidak disarankan.

Perangkat ini sepenuhnya ditentukan untuk aplikasi mati sebagian menggunakan Imati.sayamatisirkuit menonaktifkan output, mencegah arus balik yang merusak melalui perangkat saat dimatikan.
