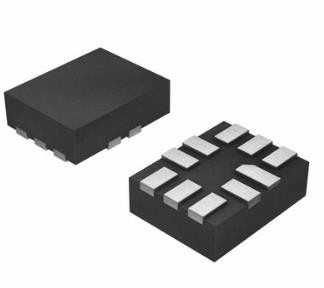

IC Manajemen Pengontrol 4V - 14V PMIC Texas Instruments TPS2828DBVT N

Fitur untuk TPS2828

• Driver MOSFET Kecepatan Tinggi Saluran Tunggal Berbiaya Rendah
• SayaCC...15-uA Maks (TPS2828, TPS2829)
• Waktu Naik/Turun Maks 25-ns dan Penundaan Propagasi Maks 40-ns ... Beban 1-nF
• 2-A Arus Output Puncak
• Rentang Tegangan Pasokan Driver 4-V hingga 14-V;Regulator Internal Memperpanjang Rentang hingga 40 V (TPS2816, TPS2817, TPS2818, TPS2819)
• Paket SOT-23 5-pin
• –40 °C hingga 125 °C Rentang Operasi Suhu Sekitar
• Sangat Tahan terhadap Latch-up

Deskripsi untuk TPS2828

Driver MOSFET kecepatan tinggi saluran tunggal TPS28xx mampu mengirimkan arus puncak hingga 2 A ke beban kapasitif yang tinggi.Kecepatan switching tinggi (trdan Tf= 14 ns typ) diperoleh dengan menggunakan output BiCMOS.Tegangan switching ambang batas tipikal adalah 2/3 dan 1/3 dari VCC.Desainnya secara inheren meminimalkan arus tembak.

Regulator disediakan pada perangkat TPS2816 hingga TPS2819 untuk memungkinkan operasi dengan input suplai antara 14 V dan 40 V. Output regulator dapat digunakan untuk memberi daya pada sirkuit lain, asalkan disipasi daya tidak melebihi batasan paket.Jika regulator tidak diperlukan, VDD(input regulator) harus terhubung ke VCC.Sirkuit input TPS2816 dan TPS2817 menyertakan sirkuit pullup aktif untuk menghilangkan kebutuhan akan resistor eksternal saat menggunakan pengontrol PWM kolektor terbuka.TPS2818 dan TPS2819 identik dengan TPS2816 dan TPS2817, kecuali bahwa rangkaian pullup aktif dihilangkan.TPS2828 dan TPS2829 identik dengan TPS2818 dan TPS2819, kecuali bahwa regulator tegangan internal dihilangkan, memungkinkan arus diam turun menjadi kurang dari 15 uA saat input tinggi atau rendah.

Perangkat seri TPS28xx tersedia dalam paket 5-pin SOT-23 (DBV) dan beroperasi pada rentang suhu sekitar –40°C hingga 125°C.
