380uA PM Switching Power Supply Chip TPS563207SDRLR 580kHz Untuk Pengontrol

Fitur untuk TPS563207S

• Konverter 3-A dengan FET 95-mΩ dan 57-mΩ terintegrasi
• Kontrol mode D-CAP2™ dengan respons transien cepat
• Rentang tegangan input: 4,3 V hingga 17 V
• Rentang tegangan keluaran: 0,806 V hingga 7 V
• Mode arus berkelanjutan (mode FCCM)
• Frekuensi switching khas 580-kHz
• Arus shutdown rendah kurang dari 3 A
• Akurasi tegangan umpan balik 1,5% (25 ° C)
• Menyediakan fungsi pra-bias
• Batas arus lebih siklus demi siklus
• Perlindungan arus lebih mode cegukan
• Perlindungan UVP dan TSD tanpa kait
• Memperbaiki soft start: 1,2 mdtk

Deskripsi untuk TPS563207S

TPS563207S adalah konverter buck sinkron 3-A yang sederhana, mudah digunakan, dalam paket SOT563.

Perangkat dioptimalkan untuk beroperasi dengan komponen eksternal minimum.

Perangkat catu daya mode sakelar (SMPS) ini menggunakan kontrol mode D-CAP2™, memberikan respons transien yang cepat dan mendukung kapasitor keluaran resistansi seri setara rendah (ESR) seperti polimer khusus dan kapasitor keramik ESR ultra-rendah tanpa kompensasi eksternal komponen.

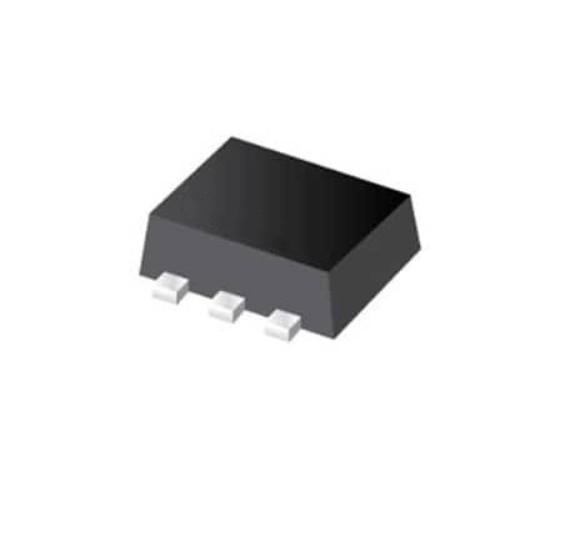

TPS563207S beroperasi dalam mode FCCM, yang mempertahankan riak kecil bahkan pada beban ringan.TPS563207S tersedia dalam paket SOT563 (DRL) 6-pin 1,6-mm × 1,6-mm, dan ditentukan dari suhu sambungan –40°C hingga 125°C.
