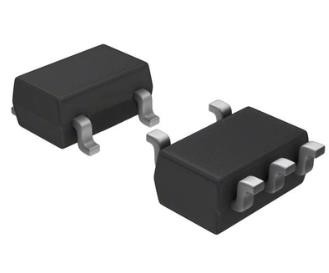

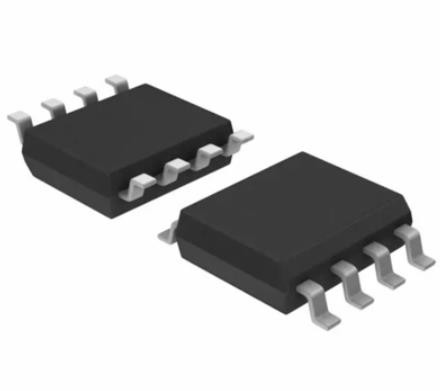

IC Penguat Rasa Arus 58 Pct SMD SMT Texas Instruments INA213AIRSWR

Fitur untuk INA213

• Rentang Mode Umum yang Luas: –0,3 V hingga 26 V
• Tegangan Offset: ±35 V (Maksimum, INA210)(Memungkinkan Penurunan Shunt Skala Penuh 10-mV)
• Ketepatan:
  • Gain Error (Maksimum Over Temperature):
    • ±0,5% (Versi C)
    • ±1% (Versi A dan B)
  • 0.5-µV/°C Offset Drift (Maksimum)
  • 10-ppm/°C Gain Drift (Maksimum)
• Pilihan Keuntungan:
  • INA210: 200 V/V
  • INA211: 500 V/V
  • INA212: 1000 V/V
  • INA213: 50 V/V
  • INA214: 100 V/V
  • INA215: 75 V/V
• Arus Diam: 100 A (Maksimum)
• Paket SC70 dan UQFN Tipis: Semua Model

Deskripsi untuk INA213

INA21x adalah monitor keluaran tegangan, arus-shunt (juga disebut penguat arus) yang biasanya digunakan untuk proteksi arus lebih, pengukuran arus presisi untuk optimalisasi sistem, atau dalam rangkaian umpan balik loop tertutup.Rangkaian perangkat ini dapat merasakan penurunan pada shunt pada tegangan mode umum dari –0,3 V hingga 26 V, terlepas dari tegangan suplai.Tersedia enam penguatan tetap: 50 V/V, 75 V/V, 100 V/V, 200 V/V, 500 V/V, atau 1000 V/V.Offset rendah dari arsitektur zero-drift memungkinkan penginderaan arus dengan penurunan maksimum melintasi shunt serendah 10-mV skala penuh.

Perangkat ini beroperasi dari satu catu daya 2,7-V hingga 26-V, yang menarik arus catu maksimum 100 A.Semua versi ditentukan pada rentang suhu pengoperasian yang diperpanjang (–40°C hingga +125°C), dan ditawarkan dalam paket SC70 dan UQFN.
