SO16 Pemasangan TDA2030 Amplifier Sirkuit Terpadu Otomotif TI LMV842QMM/NOPB

Fitur untuk LMV842-Q1

• Panduan Uji Kualifikasi Otomotif AEC-Q100 Dengan Berikut Ini:
  • Suhu Perangkat Tingkat 1: –40°C hingga +125°C Suhu Operasi Sekitar
  • Tingkat Klasifikasi Perangkat HBM ESD2
  • Tingkat Klasifikasi ESD CDM Perangkat C3
• Kecuali Dicatat Lain, Nilai Khas di
  TA = 25 °C, V+ = 5 V.
• Paket SC70 5-Pin Kecil (2,00 mm × 1,25 mm × 0,95 mm)
• Rentang Tegangan Pasokan Lebar: 2,7 V hingga 12 V
• Performa Tertentu pada 3,3 V, 5 V, dan ±5 V
• Arus Pasokan Rendah: 1 mA Per Saluran
• Bandwidth Penguatan Persatuan: 4,5 MHz
• Penguatan Loop Terbuka: 133 dB
• Tegangan Offset Input: 500 V Maksimum
• Arus Bias Input: 0,3 pA
• CMRR pada 112 dB dan PSSR pada 108 dB
• Kebisingan Tegangan Masukan: 20 nV/√Hz
• Rentang Suhu: 40 ° C hingga 125 ° C
• Input dan Output Rail-to-Rail (RRIO)

Deskripsi untuk LMV842-Q1

Perangkat LMV84x-Q1 adalah penguat operasional bertegangan rendah dan berdaya rendah yang beroperasi dengan tegangan suplai mulai dari 2,7 V hingga 12 V dan memiliki kemampuan input dan output rel-ke-rel.Tegangan offset rendah, arus suplai rendah, dan input CMOS membuatnya ideal untuk antarmuka sensor impedansi tinggi dan aplikasi bertenaga baterai.

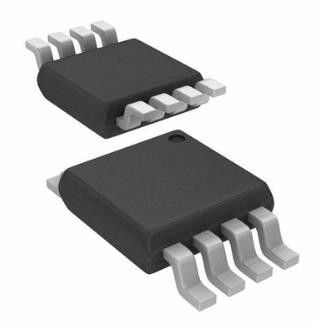

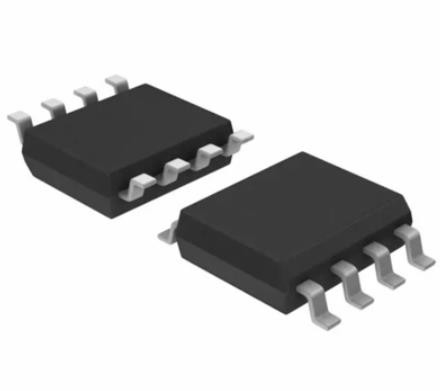

LMV841-Q1 tunggal ditawarkan dalam paket SC70 5-pin yang hemat tempat, LMV842-Q1 ganda dalam paket VSSOP 8-pin dan SOIC 8-pin, dan quadLMV844-Q1 dalam TSSOP 14-pin dan SOIC 14-pin paket.Paket kecil ini adalah solusi ideal untuk PCB dengan area terbatas dan elektronik portabel.

LMV841-Q1, LMV842-Q1, dan LMV844-Q1 menggabungkan proses manufaktur dan dukungan yang disempurnakan untuk pasar otomotif, termasuk metodologi deteksi cacat.Kualifikasi keandalan sesuai dengan persyaratan dan tingkat suhu yang ditetapkan dalam standar AEC-Q100.
