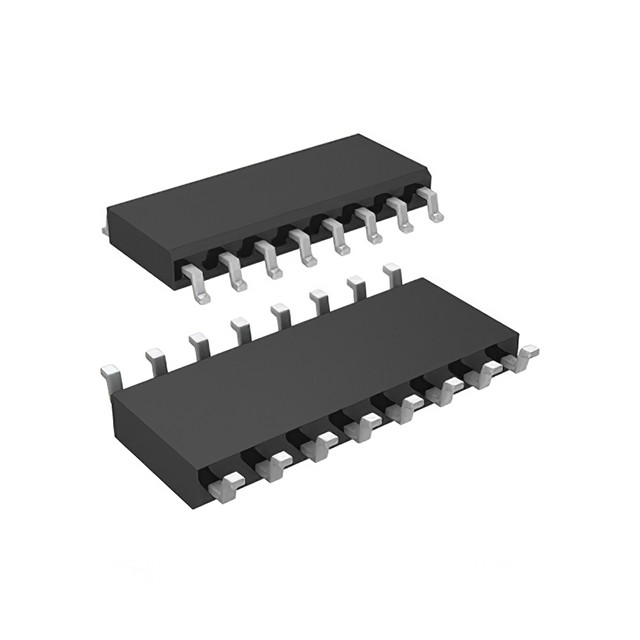

IC BOM Komponen Elektronik One Stop Solution 1Mbps HVDA541QDRQ1

Fitur untuk SN65HVDA541-Q1

• Memenuhi Syarat untuk Aplikasi Otomotif
• AEC-Q100 Memenuhi Syarat Dengan Hasil Sebagai Berikut:
  • Tingkat Suhu Perangkat 1: –40 °C hingga 125 °C
  • Perangkat HBM ESD Klasifikasi Level 3A
  • Perangkat CDM ESD Klasifikasi Tingkat C6
  • Perangkat MM ESD Klasifikasi Tingkat M4
• Memenuhi atau Melebihi Persyaratan ISO 11898-2 dan ISO 11898-5
• Sesuai dengan HADIAH/TIK
• Proteksi ESD hingga ±12 kV (Model Tubuh Manusia) pada Pin Bus
• Adaptasi Level Tegangan I/O
  • SN65HVDA54x: Rentang Tegangan I/O yang Dapat Diadaptasi (Vsaya) Dari 3 V ke 5,33 V
  • SN65HVDA54x-5: 5 VVCCVersi Perangkat
• Mode Operasi:
  • Mode Normal: Semua Perangkat
  • Mode Siaga Daya Rendah (VCCTidak Diperlukan, Hanya VsayaPasokan Dibutuhkan Sistem Penghematan Daya)
    • SN65HVDA540: Tidak Bangun
    • SN65HVDA541: Permintaan Bangun RXD
  • Mode Diam (Hanya Terima): HVDA542
• Kepatuhan Elektromagnetik Tinggi (EMC)
• Perlindungan
  • Proteksi Tegangan Rendah pada Vsayadan VCC
  • Proteksi Gangguan Bus –27 V hingga 40 V
  • Waktu Habis Keadaan Dominan TXD
  • RXD Wake Up Request Lock Out pada CAN Bus Stuck Dominant Fault (HVDA541)
  • Perlindungan Shutdown Termal
  • Power-Up/Down Bus I/O Bebas Glitch
  • Impedansi Input Bus Tinggi Saat Tidak Bertenaga (Tanpa Beban Bus)

Deskripsi untuk SN65HVDA541-Q1

Perangkat SN65HVDA54x-Q1 dan SN65HVDA54x-5-Q1, masing-masing dikenal sebagai HVDA54x dan HVDA54x-5, dirancang dan memenuhi syarat untuk digunakan dalam aplikasi otomotif dan memenuhi atau melampaui spesifikasi ISO 11898 High Speed ​​CAN (Controller Area Network) Fisik Standar lapisan (transceiver).
