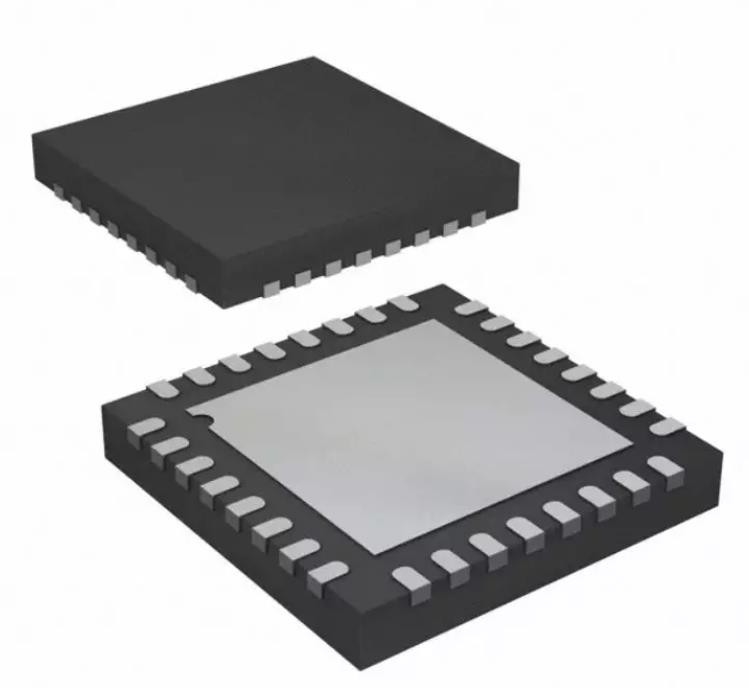

3000MHz Asli IC BOM Komponen Elektronik Texas Instruments TMUX1511RSVR

Fitur untuk TMUX1511

• Rentang Pasokan Lebar: 1,5 V hingga 5,5 V
• Kapasitansi Rendah: 3,3 pF
• Resistansi Rendah: 2
• Bandwidth Tinggi: 3 GHz
• -40 ° C hingga + 125 ° C Suhu Operasi
• Kompatibel dengan Logika 1,8 V
• Mendukung Tegangan Input Di Luar Pasokan
• Resistor Pull Down Terintegrasi pada Pin Logika
• Jalur Sinyal Dua Arah
• Logika Gagal-Aman
• Perlindungan mati hingga 3,6 V
  • Pinout kompatibel dengan SN74CBTLV3126
  • Pinout kompatibel (varian logika) dari SN74CBTLV3125

Deskripsi untuk TMUX1511

TMUX1511 adalah sakelar semikonduktor oksida logam (CMOS) komplementer. TMUX1511 menawarkan konfigurasi sakelar SPST 1: 1 dengan 4 saluran yang dikontrol secara independen.Pasokan operasi yang luas dari 1,5 V hingga 5,5 V memungkinkan untuk digunakan dalam beragam aplikasi mulai dari server dan peralatan komunikasi hingga aplikasi industri.Perangkat mendukung sinyal analog dan digital dua arah pada pin sumber (Sx) dan penguras (Dx) dan dapat melewatkan sinyal di atas suplai hingga VDDx 2, dengan tegangan input/output maksimum 5,5 V.

Powered-off Protection hingga 3,6 V pada jalur sinyal TMUX1511 memberikan isolasi ketika tegangan suplai dilepas (VDD= 0V).Tanpa fitur perlindungan ini, sakelar dapat memberi daya pada rel suplai melalui dioda ESD internal dan menyebabkan potensi kerusakan pada sistem.

Sirkuit Fail-Safe Logic memungkinkan tegangan pada pin kontrol logika diterapkan sebelum pin suplai, melindungi perangkat dari potensi kerusakan.Semua input kontrol logika memiliki ambang batas yang kompatibel dengan logika 1,8 V, memastikan kompatibilitas logika TTL dan CMOS saat beroperasi dalam rentang tegangan suplai yang valid.
