ABS Plastik IC BOM Komponen Elektronik 900MHz 2 Saluran TMUX154ERSWR

Fitur untuk TMUX154E

• VCCPengoperasian pada 3 V hingga 4,3 V
• Pin I/O Dapat Menoleransi hingga 5,25 V
• Logika Kontrol Kompatibel 1,8-V
• Mendukung Perlindungan Matikan Pin I/O Hi-Z Saat VCC= 0 V
• RPADA= 10 Maksimum
• RPADA= 0,35 Khas
• Cio(AKTIF)= 7,5 pF Khas
• Konsumsi Daya Rendah (Maksimum 1 uA)
• –3-dB Bandwidth = 900 MHz Khas
• Performa Latch-Up Melebihi
  100 mA Per JESD 78, Kelas II(1)
• Kinerja ESD Diuji Per JESD 22
  • Model Tubuh Manusia 8000-V
    (A114-B, Kelas II)
  • Model Perangkat Berisi Daya 1000-V (C101)
• Port I/O Kinerja ESD ke GND(2)
  • Model Tubuh Manusia 15000-V

(1)KecualiIDdan Masukan SEL

(2)HBM tegangan tinggi dilakukan selain pengujian HBM standar (A114-B, Kelas II) dan berlaku untuk port I/O yang diuji hanya terkait dengan GND.

Deskripsi untuk TMUX154E

TMUX154E adalah sakelar 2:1 bandwidth tinggi yang dirancang khusus untuk peralihan sinyal berkecepatan tinggi dalam aplikasi dengan I/O terbatas.Bandwidth lebar (900 MHz) dari sakelar ini memungkinkan sinyal lewat dengan distorsi tepi dan fase minimum.Sakelarnya dua arah dan menawarkan sedikit atau tidak ada redaman sinyal kecepatan tinggi.Ini dirancang untuk kemiringan bit-ke-bit yang rendah dan isolasi kebisingan saluran-ke-saluran yang tinggi.

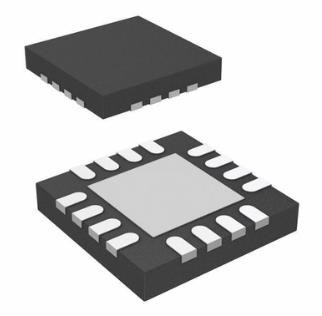

TMUX154E mengintegrasikan sel perlindungan ESD pada semua pin, tersedia dalam paket UQFN kecil (1,8 mm × 1,4 mm) atau paket VSSOP, dan dicirikan pada rentang suhu udara bebas dari –40°C hingga 85°C.
