Fitur untuk OPA322

• Dapatkan Bandwidth: 20 MHz
• Kebisingan Rendah: 8,5 nV√Hzpada 1 kHz
• Tingkat Slew: 10 V/µs
• THD+N rendah: 0,0005%
• Rel-ke-Rel I/O
• Tegangan Offset: 2 mV (maksimum)
• Tegangan Pasokan: 1,8 V hingga 5,5 V
• Pasokan Saat Ini: 1,5 mA / ch
  • Shutdown: 0.1 A/ch
• Unity-Gain Stabil

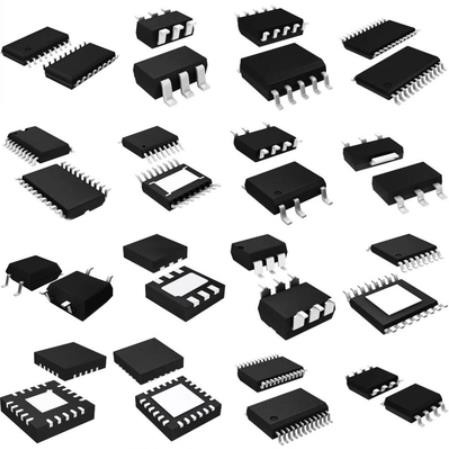

• Paket Kecil:
  • SOT-23, ANAK, VSSOP, TSSOP

Deskripsi untuk OPA322

Seri OPAx322x terdiri dari penguat operasional CMOS saluran tunggal, ganda, dan empat saluran yang menampilkan input dan output kebisingan rendah dan rel-ke-rel yang dioptimalkan untuk aplikasi pasokan tunggal berdaya rendah.Ditentukan pada rentang suplai yang luas dari 1,8 V hingga 5,5 V, arus diam rendah hanya 1,5 mA per saluran membuat perangkat ini sangat cocok untuk aplikasi yang sensitif terhadap daya.

Kombinasi kebisingan yang sangat rendah (8,5 nV√Hzpada 1 kHz), bandwidth gain tinggi (20 MHz), dan laju perubahan tegangan yang cepat (10 V/µs) menjadikan rangkaian OPAx322x ideal untuk berbagai aplikasi, termasuk pengkondisian sinyal dan amplifikasi sensor yang membutuhkan penguatan tinggi.Menampilkan THD+N rendah, seri OPAx322x juga sangat baik untuk aplikasi audio konsumen, terutama untuk sistem pasokan tunggal.

Model OPAx322S mencakup mode shutdown yang memungkinkan amplifier dialihkan dari operasi normal ke arus siaga yang biasanya kurang dari 0,1 A.

OPA322 (versi tunggal) tersedia dalam SOT-23 5-pin dan SOT-23 6-pin, sedangkan OPA2322 (versi ganda) ditawarkan dalam VSSOP 8-pin, VSSOP 10-pin, SOIC 8-pin, dan 8-pin. -pin paket SON.Versi quad OPA4322 hadir dalam paket TSSOP 14-pin dan TSSOP 16-pin.Semua versi ditentukan untuk pengoperasian dari –40°C hingga +125°C.
