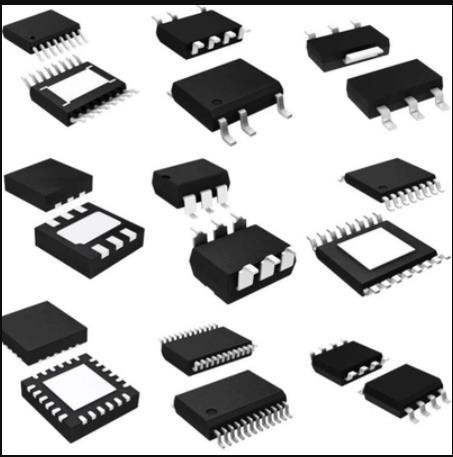

SMD Mounting Texas Instruments Amplifier IC TI TPS25940ARVCT

Fitur untuk TPS25940

• Tegangan Operasi 2,7 V – 18 V, 20 V (Maks)
• 42 mΩ RPADA(Khas)
• 0,6 A hingga 5,3 A Batas Arus yang Dapat Disesuaikan (±8%)
• Output Indikator Arus IMON (±8%)
• 200 A Operasi IQ(Khas)
• 95 Mode DevSleep IQ(Khas)
• 15 A Dinonaktifkan IQ(Khas)
• ±2% Tegangan Lebih, Ambang Batas Tegangan
• Pemblokiran Arus Balik
• 1 s Tegangan Terbalik Shutoff
• dV yang dapat diprogramHai/dt Kontrol
• Daya Baik dan Output Kesalahan
• –40 ° C hingga 125 ° C Rentang Suhu Persimpangan
• UL 2367 Diakui
  • File No. 169910
  • RILIM20 kΩ (maks 4,81 A)
• UL60950 - Aman selama Uji Kegagalan Titik Tunggal
  • Deteksi ILIM Terbuka/Pendek

Deskripsi untuk TPS25940

TPS25940 eFuse Power Switch adalah perangkat manajemen daya yang ringkas dan kaya fitur dengan rangkaian lengkap fungsi perlindungan, termasuk mode DevSleep™ berdaya rendah yang mendukung kepatuhan dengan standar SATA™ Device Sleep.Rentang operasi yang luas memungkinkan kontrol banyak tegangan bus DC populer.FET back to back yang terintegrasi menyediakan kontrol arus dua arah yang membuat perangkat cocok untuk sistem dengan energi penahan sisi beban yang tidak boleh mengalir kembali ke bus suplai yang gagal.

Perlindungan beban, sumber, dan perangkat dilengkapi dengan banyak fitur yang dapat diprogram termasuk arus lebih, dVHai/dt ramp dan tegangan lebih, ambang tegangan kurang.Untuk pemantauan status sistem dan kontrol beban hilir, perangkat menyediakan PGOOD,FLTdan output monitor arus yang tepat.undervoltage yang dapat diprogram, ambang tegangan lebih dan I . rendahQMode DevSleep menyederhanakan desain manajemen daya SSD.

TPS25940 memonitor V(DI)dan V(KELUAR)untuk memberikan pemblokiran arus balik yang sebenarnya ketika V(DI)< (V(KELUAR)- 10mV).Fungsi ini mendukung pergantian cepat ke elemen penyimpanan energi tegangan yang ditingkatkan dalam sistem di mana tegangan cadangan lebih besar dari tegangan bus.
