ADIN1100 10BASE-T1L Ethernet PHY Untuk Kontrol Proses Industri

ADIN1100 10BASE-T1L Ethernet PHY For Industrial Process control
ADIN1100 10BASE-T1L Ethernet PHY For Industrial Process control ADIN1100 10BASE-T1L Ethernet PHY For Industrial Process control ADIN1100 10BASE-T1L Ethernet PHY For Industrial Process control
Informasi Dasar
Nama merek: Analog Devices
Nomor model: ADIN1100
Harga: $1 ~ $20
Waktu pengiriman: 5 ~ 8 hari kerja
Syarat-syarat pembayaran: L/C, T/T, Western Union
Harga terbaik Hubungi sekarang
Cahaya Tinggi:

10BASE-T1L Ethernet PHY

,

ADIN1100 Ethernet PHY

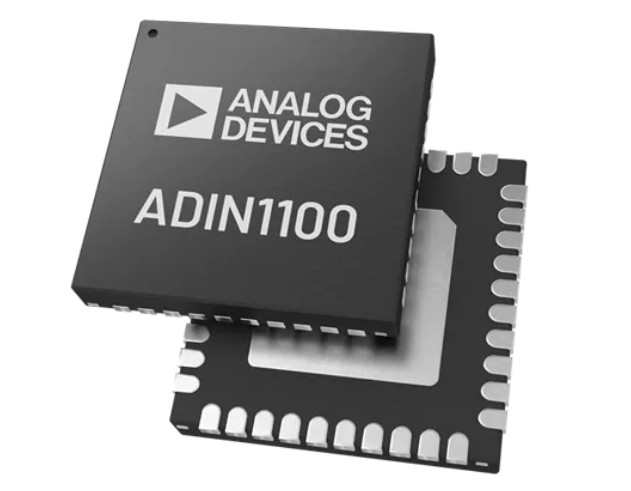

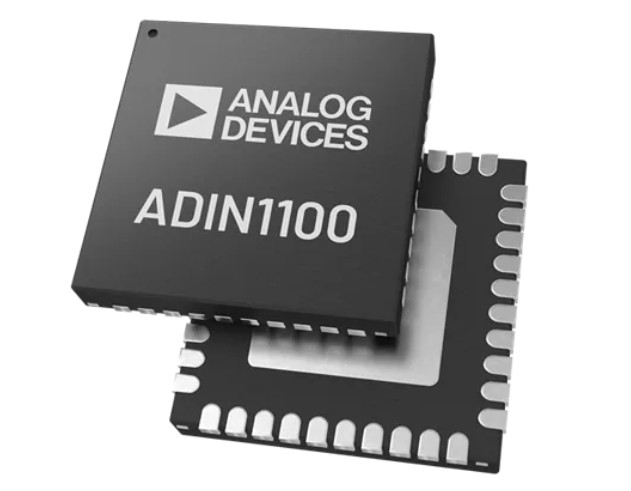

Analog Devices Inc. ADIN1100 10BASE-T1L Ethernet PHY



Analog Devices Inc. ADIN1100 10BASE-T1L Ethernet PHY adalah 10BASE-T1L Ethernet PHY yang kuat, industri, berdaya rendah yang dirancang untuk aplikasi industri yang sesuai dengan standar Ethernet IEEE 802.3cg untuk ethernet pasangan tunggal 10Mb/s jangkauan panjang.ADI ADIN1100 10BASE-T1L Ethernet PHY mengintegrasikan inti Ethernet PHY dengan semua sirkuit analog terkait, buffering jam input dan output.Selain itu, register kontrol antarmuka manajemen dan register subsistem serta antarmuka MAC dan logika kontrol untuk mengelola pengaturan ulang dan kontrol jam dan konfigurasi pin juga terintegrasi.

Inti PHY mendukung mode operasi 1.0V pk-pk dan mode operasi 2.4V pk-pk yang ditentukan dalam standar.Ini dapat beroperasi dari rel catu daya tunggal 1.8V atau 3.3V, dengan opsi tegangan lebih rendah yang mendukung level tegangan transmisi 1.0V pk-pk.Modus operasi 1.0V pk-pk, resistor terminasi eksternal, dan pin Rx/Tx independen membuat ADIN1100 ideal untuk aplikasi keamanan intrinsik.ADIN1100 memiliki sirkuit pemantauan suplai tegangan terintegrasi dan sirkuit reset daya untuk meningkatkan ketahanan tingkat sistem.

Antarmuka MDIO adalah antarmuka serial dua kabel untuk komunikasi antara prosesor host atau MAC dan ADIN1100, sehingga memungkinkan akses untuk mengontrol dan informasi status dalam register manajemen inti PHY.Antarmuka ini kompatibel dengan struktur kerangka manajemen Standar IEEE 802.3 Klausul 22 dan Klausul 45.ADIN1100 tersedia dalam paket 40-ld 6 mm × 6 mm.

FITUR

  • Sesuai dengan 10BASE-T1L IEEE® Std 802.3cg-2019™
  • Mendukung level transmisi 1.0V pk-pk dan 2.4V pk-pk
  • Kemampuan Negosiasi Otomatis
  • Mendukung aplikasi keamanan intrinsik
  • Antarmuka MAC MII, RMII & RGMII
  • Antarmuka Manajemen MDIO
  • Konfigurasi tidak terkelola menggunakan pin strapping termasuk:
    • Pilihan Master/Budak
    • Mengirimkan amplitudo
    • alamat PHY
  • Osilator kristal 25MHz / input jam eksternal 25MHz (jam eksternal 50MHz untuk RMII)
  • Operasi 1.8V / 3.3V pasokan tunggal (tergantung mode)
  • Standar tes EMC
    • IEC 61000-4-4 listrik cepat transien (EFT) (±4kV)
    • IEC 61000-4-2 ESD (± 8kV debit kontak)
    • IEC 61000-4-2 ESD (±15kV debit udara)
    • IEC 61000-4-6 melakukan kekebalan (10V)
    • EN55032 emisi terpancar (Kelas A)
  • Jangkauan Kabel
    • 1700 meter+ dengan 1.0V pk-pk
    • 1700 meter+ dengan 2.4V pk-pk
  • Konsumsi daya rendah
    • Pasokan tunggal 1V pk-pk – tip 45mW
    • Pasokan ganda 1V pk-pk – tip 39mW
    • Pasokan tunggal 2.4V pk-pk – 109mW tip
    • Pasokan ganda 2.4V pk-pk – tipe 81mW
    • Pasokan tiga kali lipat 2.4V pk-pk – tip 75mW
  • 3.3V/2.5V/1.8V MAC antarmuka VDDIO supply
  • Pemantauan catu daya terintegrasi dan POR
  • Mulai dari deteksi paket untuk dukungan cap waktu IEEE 1588
  • Diagnostik
    • Generator bingkai dan pemeriksa
    • Beberapa mode loopback
    • Dukungan mode uji IEEE
    • Diagnostik kabel
  • Tautan/LED aktivitas
  • Paket LFCSP-40 6mm x 6mm
  • Kisaran suhu industri -40 ° C hingga 105 ° C

APLIKASI

  • Pengendalian proses
  • Otomatisasi pabrik
  • Otomatisasi bangunan
