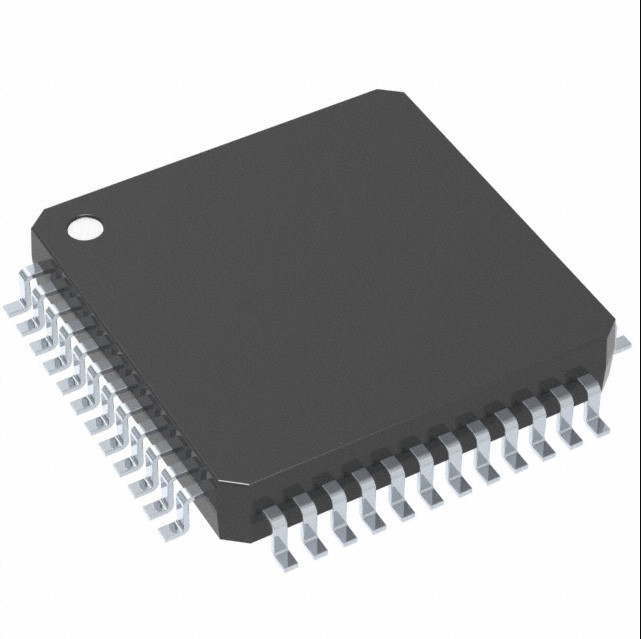

Protokol Ethernet Sirkuit Terpadu Chip IC Elektronik DP83849IDVSX/NOPB

Fitur untuk DP83849ID

• Teknologi CMOS 3.3V, 0,18μm berdaya rendah
• Konsumsi daya rendah <600mW Khas
• Antarmuka MAC 3.3V
• MDIX Otomatis untuk 10/100 Mb/dtk
• Mode Deteksi Energi
• Utilitas Integritas Dinamis
• Pemantauan Kualitas Tautan Dinamis
• Diagnostik Kabel dan Deteksi Panjang Kabel berbasis TDR
• Latensi yang Dioptimalkan untuk Operasi Ethernet Waktu Nyata
• Referensi Jam keluar
• RMII Rev. 1.2 Antarmuka (dapat dikonfigurasi)
• Antarmuka SNI (dapat dikonfigurasi)
• Antarmuka Manajemen Serial MII (MDC dan MDIO)
• IEEE 802.3u MII
• IEEE 802.3u Auto-Negotiation dan Deteksi Paralel
• IEEE 802.3u ENDEC, transceiver dan filter 10BASE-T
• IEEE 802.3u PCS, transceiver dan filter 100BASE-TX
• Antarmuka Serat IEEE 802.3u 100BASE-FX
• IEEE 1149.1 JTAG
• Sub-lapisan fisik TP-PMD yang sesuai dengan ANSI X3.263 terintegrasi dengan pemerataan adaptif dan kompensasi Baseline Wander
• Dukungan LED yang dapat diprogram untuk Tautan, Mode 10/100 Mb/dtk, Aktivitas, Dupleks, dan Deteksi Tabrakan
• Akses register tunggal untuk status PHY lengkap
• Paket 10/100 Mb/s BIST (Uji Mandiri Terpasang)
• Paket TQFP 80-pin (12mm x 12mm)

Deskripsi untuk DP83849ID

Jumlah aplikasi yang membutuhkan Konektivitas Ethernet terus bertambah.Seiring dengan peningkatan permintaan pasar ini adalah perubahan persyaratan aplikasi.Di mana Ethernet saluran tunggal dulu cukup, banyak aplikasi seperti stasiun pangkalan jarak jauh nirkabel dan jaringan industri sekarang memerlukan fungsionalitas DUAL Port untuk redundansi atau manajemen sistem.

DP83849ID adalah perangkat kaya fitur yang sangat andal dan sangat cocok untuk aplikasi industri yang memungkinkan Ethernet di lantai pabrik.DP83849ID memiliki dua port 10/100 yang sepenuhnya independen untuk aplikasi multi-port.

DP83849ID memberikan fleksibilitas optimal dalam pemilihan MPU dengan mendukung antarmuka MII dan RMII.Perangkat ini juga memberikan fleksibilitas dengan mendukung media tembaga dan serat.

Selain itu, perangkat ini menyertakan alat diagnostik baru yang kuat untuk memastikan pengoperasian dan pemeliharaan jaringan awal.Selain skema TDR, yang biasa digunakan untuk mendeteksi kesalahan selama pemasangan, diagnostik kabel inovatif NATIONAL menyediakan pemantauan terus menerus secara real-time terhadap kualitas tautan.Hal ini memungkinkan perancang sistem untuk menerapkan mekanisme prediksi kesalahan untuk mendeteksi dan memperingatkan perubahan atau penurunan kondisi tautan.

Dengan DP83849ID, National Semiconductor terus membangun keahlian Ethernet dan posisi kepemimpinannya dengan menyediakan kombinasi fitur dan fleksibilitas yang kuat, memudahkan implementasi Ethernet untuk perancang sistem.
