Kemampuan Langkah Kunci Unit Mikrokontroler MCU AM2634-Q1

AM2634-Q1

Inti Prosesor:

• Single, dual, dan quad-core Arm Cortex-R5F MCU dengan masing-masing inti berjalan hingga 400 MHz
  • I-cache 16KB dengan ECC 64-bit per inti CPU
  • 16KB D-cache dengan ECC 32-bit per inti CPU
  • 64KB Tightly-Coupled Memory (TCM) dengan ECC 32‑bit per setiap inti R5F
  • Kemampuan langkah kunci

Subsistem Memori:

• 2MB RAM On-Chip (OCSRAM)
  • 4 Bank x 512KB
  • Perlindungan kesalahan ECC
  • Mendukung mesin DMA internal

Konektivitas Industri:

• Unit Real-Time Programmable Dual-core dan Subsistem Komunikasi Industri (PRU_ICSSM) memungkinkan protokol komunikasi industri atau antarmuka kontrol motor:
  • EtherCAT
  • PROFINET
  • EtherNET/IP™
  • IO-Link
  • Umpan Balik Enkoder
  • Input/Output Tujuan Umum (GPIO)

Penginderaan & Aktuasi:

• Subsistem Kontrol Waktu Nyata (CONTROLSS)
• 20x Analog Comparator dengan referensi DAC yang dapat diprogram (CMPSS)
• 5x 12-bit Successive Approximation Register (SAR) Analog-to-Digital Converters (ADC)
  • Hingga 4 MSPS per ADC
  • 6 input yang dapat dipilih per ADC
  • Dapat dikonfigurasi sebagai input ujung tunggal atau diferensial
• 1x 12-bit DAC dengan output buffer
• 32x modul PWM Resolusi Tinggi (EHRPWM) yang ditingkatkan
  • Perpanjang resolusi waktu PWM dibandingkan dengan EPWM
  • Mendukung output ujung tunggal atau diferensial
• 10x modul Tangkap yang ditingkatkan (ECAP)
• 3x peningkatan modul Quadrature Encoder Pulse (EQEP)
• 2x Modul Filter Sigma-Delta (SDFM) masing-masing mendukung hingga 4 saluran
• Palang multipleks sinyal fleksibel (XBAR)

Layanan dan Arsitektur System on Chip (SoC):

• 1x EDMA untuk mendukung fungsi pergerakan data
• Modul komunikasi antarprosesor
  • Modul SPINLOCK untuk menyinkronkan proses yang berjalan pada banyak inti
  • Fungsi MAILBOX diimplementasikan melalui register CTRLMMR
• Mendukung boot utama dari antarmuka berikut:
  • UART
  • QSPI NOR Flash
• Dukungan sinkronisasi waktu dengan sinkronisasi waktu dan bandingkan router interupsi acara

Keamanan Fungsional:

• Memungkinkan desain sistem dengan persyaratan keselamatan fungsional
  • ECC atau paritas pada ingatan kritis perhitungan
  • Built-In Self-Test (BIST) dan injeksi kesalahan untuk CPU dan RAM on-chip
  • Modul Sinyal Kesalahan (ESM) dengan pin kesalahan
  • Diagnostik keamanan runtime, voltase, suhu, dan pemantauan jam, pengatur waktu pengawas berjendela, mesin CRC untuk pemeriksaan integritas memori
• Keamanan Fungsional-Sesuaiditargetkan [Industri]
  • Dikembangkan untuk aplikasi keamanan fungsional
  • Dokumentasi akan tersedia untuk membantu desain sistem keselamatan fungsional IEC 61508
  • Kemampuan sistematis hingga SIL-3 yang ditargetkan
  • Integritas perangkat keras hingga SIL-3 ditargetkan
  • Sertifikasi terkait keselamatan
    • IEC 61508 direncanakan
• Keamanan Fungsional-Sesuaiditargetkan [Otomotif]
  • Dikembangkan untuk aplikasi keamanan fungsional
  • Dokumentasi akan tersedia untuk membantu desain sistem keselamatan fungsional ISO 26262
  • Kemampuan sistematis hingga target ASIL-D
  • Integritas perangkat keras hingga target ASIL-D
  • Sertifikasi terkait keselamatan
    • ISO 26262 direncanakan
• AEC-Q100 memenuhi syarat untuk aplikasi otomotif

Keamanan:

• Modul Keamanan Perangkat Keras (HSM) dengan dukungan untuk Auto SHE 1.1/EVITA
• Dukungan boot yang aman
  • Perlindungan Pengambilalihan Perangkat
  • Akar kepercayaan yang didukung perangkat keras
  • Boot yang diautentikasi
  • Perlindungan Anti-rollback S/W
• Keamanan debug
  • Debug perangkat HS hanya diperbolehkan dengan otentikasi yang tepat
  • Ketentuan untuk menonaktifkan debug
• ID Perangkat dan Manajemen Kunci
  • Dukungan untuk Memori OTP (FUSEROM) untuk menyimpan Kunci Akar & bidang yang memungkinkan keamanan lainnya
  • Pengontrol EFUSE dan ROM FUSE yang terpisah
  • ID Publik Perangkat Unik
• Unit Perlindungan Memori (MPU)
  • Arm® MPU hadir di dalam setiap inti Cortex®-R5F
  • Sistem MPU – hadir di berbagai antarmuka di SoC (bisa berupa firewall atau MPU)
    • 8-16 Wilayah
    • Dapat Diprogram (ID Hak Istimewa, Baca/Tulis/Cachable, Alamat Mulai/Akhir, Aktifkan, Aman/Non Aman)

• Akselerasi kriptografi
  • Mendukung inti kriptografi
    • AES - ukuran kunci 128/192/256 bit
    • SHA2 - 256/384/512 dukungan bit
    • DRBG dengan generator angka Pseudo dan True Random
    • PKA (akselerator kunci publik) untuk membantu dalam pemrosesan RSA/ECC
  • dukungan DMA

Antarmuka Berkecepatan Tinggi:

• Sakelar Ethernet terintegrasi yang mendukung dua port eksternal
  • RMII(10/100) atau RGMII (10/100/1000)
  • IEEE1588 (2008 Lampiran D, Lampiran E, Lampiran F) dengan 802.1AS PTP
  • Klausul 45 Manajemen MDIO PHY
  • Pengklasifikasi Paket berdasarkan mesin ALE dengan 512 pengklasifikasi
  • Kontrol aliran berbasis prioritas
  • Ukuran paket hingga 2KB
  • Empat CPU H/W interupsi Pacing
  • Pembongkaran checksum IP/UDP/TCP di perangkat keras

Konektivitas:

• 6x Universal Asynchronous Receiver-Transmitter (UART)
• 5x pengontrol Serial Peripheral Interface (SPI)
• 5x port Jaringan Interkoneksi Lokal (LIN)
• 4x port Inter-Integrated Circuit (I2C)
• 4x Modular Controller Area Network (MCAN) modul dengan dukungan CAN-FD
• 1x Antarmuka Periferal Seri Quad (QSPI)
• Fast Serial Interface (FSI) dengan 4x receiver core dan 4x transmitter core
• Hingga 140 pin General-Purpose I/O (GPIO)

Media dan Penyimpanan Data:

• 1x Multi-Media Card/Secure Digital (MMC/SD) antarmuka 4-bit
• Pengendali Memori Tujuan Umum (GPMC)
  • Bus data paralel 16-bit
  • Bus alamat 22-bit
  • Ruang memori yang dapat dialamatkan hingga 4MB
  • Dukungan Modul Lokasi Kesalahan Terintegrasi (ELM) untuk pemeriksaan kesalahan

Teknologi / Paket:

• teknologi 45-nm

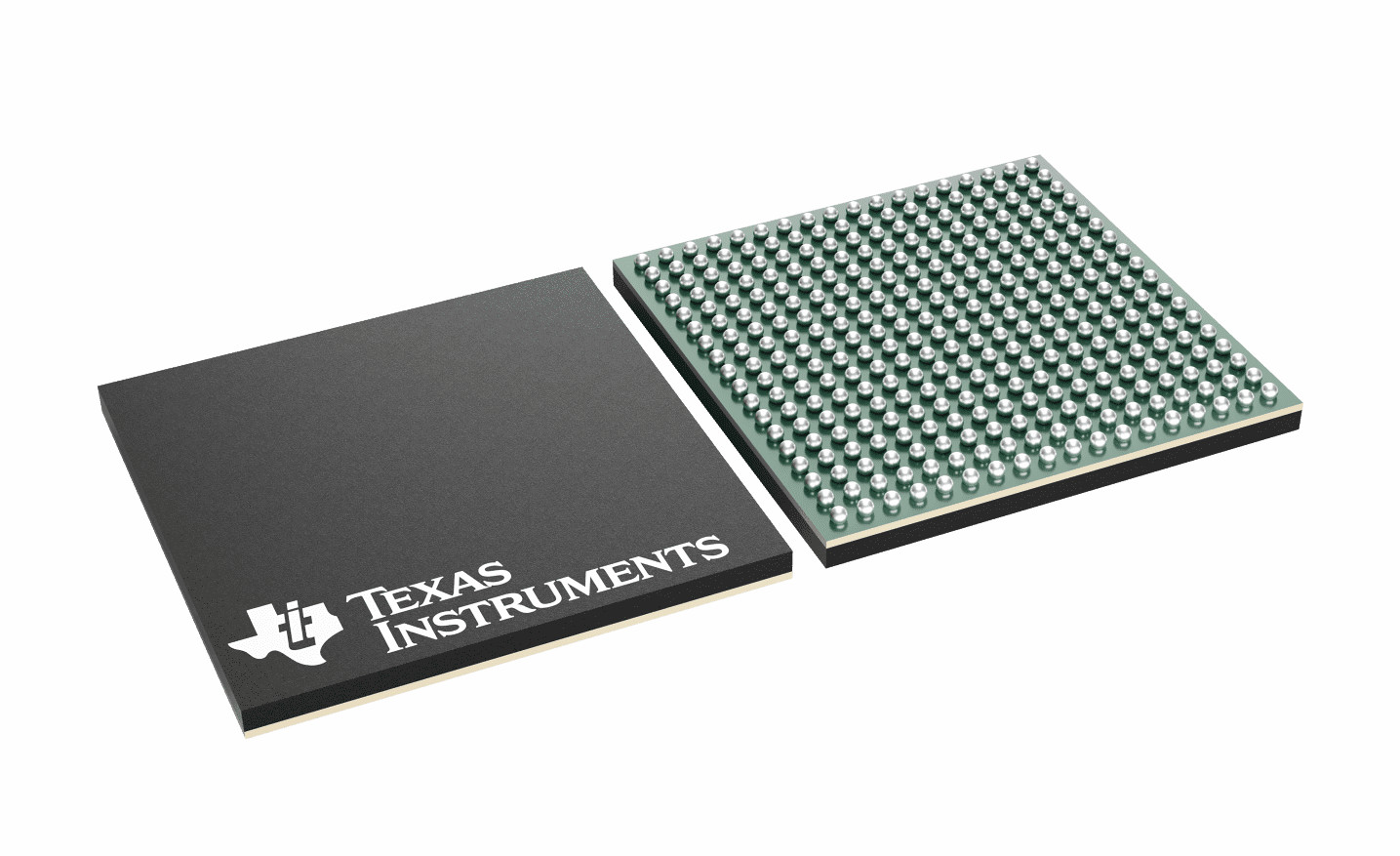

• 15mm x 15mm, jarak 0,8 mm, NFBGA 324-pin
