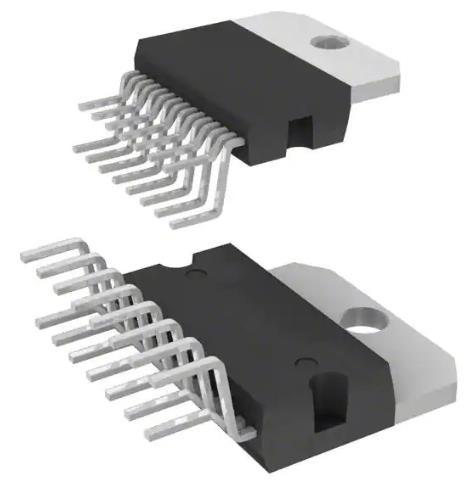

TDA7297 STMicroelectronics Audio Amplifier IC 15 Multiwatt Melalui Lubang Mount

Deskripsi Produk

TDA7297 STMicroelectronics Audio Amplifier IC 15 Multiwatt Melalui Lubang Mount

TDA7297 STMicroelectronics Amplifier IC 15-Multiwatt untuk aplikasi TV dan Audio Portabel yang dirancang khusus

TDA7297 STMicroelectronics Amplifier IC 2-Channel (Stereo) Kelas AB 15-Multiwatt Linear Amplifier Audio IC

15+15W DUAL BRIDGE AMPLIFIER DESKRIPSI:

TDA7297 adalah penguat jembatan ganda yang dirancang khusus untuk aplikasi TV dan Radio Portabel.

Fitur

RENTANG TEGANGAN SUPPLY LEBAR (6V -18V)

KOMPONEN EKSTERNAL MINIMUM

– TIDAK ADA KAPASITOR SVR

– TIDAK ADA BOOTSTRAP

– TIDAK ADA SEL BouchEROT

– KEUNTUNGAN TETAP INTERNAL

FUNGSI STAND-BY & MUTE

PERLINDUNGAN SIRKUIT PENDEK

PERLINDUNGAN OVERLOAD TERMAL

SARAN APLIKASI:

FUNGSI STAND-BY DAN MUTE (A) Aplikasi Mikroprosesor Untuk menghindari "Pop-Noise" yang mengganggu selama transien Turn-On/Off, perlu untuk menjamin urutan sinyal St-by dan mute yang benar.Cukup sederhana untuk mendapatkan fungsi ini menggunakan mikroprosesor (Gbr. 1 dan 2).Pada awalnya sinyal St-by (dari mP) menjadi tinggi dan tegangan melintasi terminal St-by (Pin 7) mulai meningkat secara eksponensial.Jaringan RC eksternal dimaksudkan untuk menyalakan secara perlahan rangkaian bias penguat, ini untuk menghindari "POP" dan "KLIK" pada output.Ketika tegangan ini mencapai tingkat ambang batas St-by, amplifier dihidupkan dan kapasitor eksternal secara seri ke terminal input (C3, C5) mulai mengisi daya.Penting untuk menjaga sinyal mute rendah sampai kapasitor terisi penuh, ini untuk menghindari perangkat masuk ke mode putar yang menyebabkan "Kebisingan Pop" yang keras pada speaker.Penundaan 100-200 ms antara sinyal St-by dan bisu cocok untuk pengoperasian yang benar.
