3362P-1-103LF IC Komponen Elektronik Potensiometer Pemangkas 10k Ohm

Deskripsi Produk

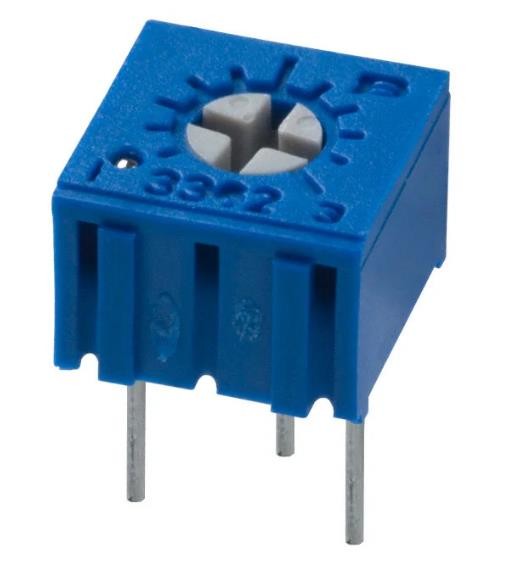

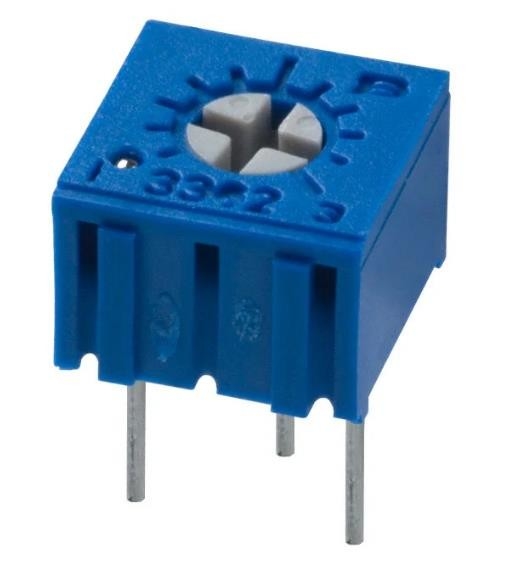

3362P-1-103LF 10k Ohm Pemangkas Potensiometer Komponen Elektronik

3362P-1-103LF Potensiometer Pemangkas 10 kOhm 0,5W, Pin PC 1/2W Melalui Lubang Cermet 1.0 Penyesuaian Putar Atas

3362P-1-103LF Potensiometer Pemangkas 10 kOhm 0,5W, Pin PC 1/2W Melalui Lubang Cermet 1.0 Penyesuaian Putar Atas

3362 – 1/4 Potensiometer Pemangkasan Trimpot® Persegi

Fitur

Putaran Tunggal / Cermet / Industri / Disegel

Paket Miniatur

Rotor dirancang untuk antarmuka penyesuaian mesin otomatis

Tahan terhadap lingkungan yang keras dan proses pembersihan perendaman

Tersedia kemasan pita dan gulungan

versi yang sesuai dengan RoHS* tersedia

Karakteristik listrik :

Rentang Perlawanan Standar
......................10 ohm hingga 2 megohm
(lihat tabel resistansi standar)
Toleransi Resistensi .......... ±10 % std.
Resistansi Minimum Mutlak
.................................... 1% atau 2 ohm
(mana yang lebih besar)
Variasi Resistensi Kontak
........................... 1% atau 3 ohm maks.
(mana yang lebih besar)
Penyesuaian
Pembagi Tegangan ...................... ±0,05%
Reostat ................................ ±0,15 %
Resolusi ................................... Tak Terbatas
Resistansi Isolasi ............... 500 vdc.
1.000 megaohm min.
Kekuatan Dielektrik
Permukaan Laut................................ 900 vac
80.000 Kaki ............................ 350 vac
Sudut Penyesuaian .................. 240 ° nom.
Karakteristik Lingkungan
Peringkat Daya (maks. 300 volt)
70 °C ...................................0,50 watt
125 °C ..................................0 watt
Rentang Suhu ...-55 °C hingga +125 °C
Koefisien Suhu ... ±100 ppm/°C
Uji Segel ......................85 °C Fluorinert†
Kelembaban .......MIL-STD-202 Metode 103
96 jam
(2 % TR; 10 Megaohm IR)
Getaran ....... 30 G (1% TR; 1% VR)
Guncangan ......... 100 G (1% TR; 1% VR)
Beban Hidup ..1.000 jam 0,5 watt @ 70 °C
(3% TR; 3% atau 3 ohm,
mana yang lebih besar, CRV)
Kehidupan Rotasi ..................200 siklus
(4% TR; 3% atau 3 ohm,
mana yang lebih besar, CRV)
Karakter fisik
Sudut Mekanik .................. 270° nom.
Torsi .................................3,0 oz-in.maks.
Kekuatan Berhenti .................7.0 oz -in.menit
Terminal ....................Pin yang dapat disolder
Berat ........................................ 0,02 oz.
Menandai .................... Kode resistansi,
nomor terminal, pabrikan
nomor model, gaya
dan kode tanggal
Wiper ...............50 % (TR Aktual) ±10 %
Kemudahan terbakar ..........................UL 94V-0
Kemasan Standar .....50 pcs.per tabung
Alat Penyesuaian .............................H-90

Spesifikasi:
