69 Pct 1mA Display Driver IC IP66 Texas Instruments TI TPS2400DBVTautomotive Led Driver Ic

Fitur untuk TPS2400

• Perlindungan Tegangan Lebih hingga 100-V
• Ambang Shutdown Tegangan Lebih 6,9-V
• Ambang Shutdown Undervoltage 3-V
• Waktu Mematikan Tegangan Lebih Kurang dari 1 s
• MOSFET N-Channel Eksternal Didorong oleh
  Pompa Pengisian Internal
• Arus Pasokan Statis Maksimum 1-mA

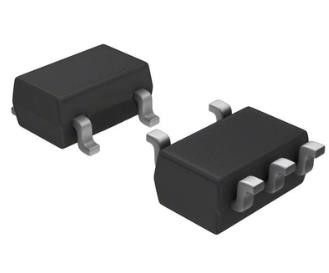

• Paket SOT–23 5-Pin
• –40 °C hingga 85 °C Kisaran Suhu Sekitar
• 2.5-kV Model Tubuh Manusia, 500-V CDM
  Perlindungan Pelepasan Listrik Statis

Deskripsi untuk TPS2400

Kontroler proteksi tegangan lebih TPS2400 digunakan dengan MOSFET saluran-N eksternal untuk mengisolasi elektronik sensitif dari lonjakan dan lonjakan tegangan yang merusak.Ini dirancang khusus untuk mencegah transien tegangan besar yang terkait dengan lingkungan otomotif (beban dump) dari merusak sirkuit sensitif.Ketika level tegangan yang berpotensi merusak terdeteksi oleh TPS2400, suplai terputus dari beban sebelum kerusakan dapat terjadi.

Sirkuit internal mencakup referensi celah pita yang dipangkas, osilator, dioda Zener, pompa muatan, komparator, dan logika kontrol.Perangkat TPS2400 dirancang untuk digunakan dengan MOSFET saluran-N eksternal, yang tersedia dalam berbagai tegangan.
