NPN PNP Elektronik IC Chip Transistor Adjustable Texas Instruments TI TPS54526RSAR

Fitur untuk TPS54526

• Mode D-CAP2™ memungkinkan respons transien yang cepat
• Riak keluaran rendah dan memungkinkan kapasitor keluaran keramik
• Lebar VDIrentang tegangan input: 4,5 V hingga 18 V
• Rentang tegangan keluaran: 0,76 V hingga 5,5 V
• FET terintegrasi yang sangat efisien yang dioptimalkan untuk aplikasi siklus kerja yang lebih rendah – 63 mΩ (sisi tinggi) dan 33 mΩ (sisi rendah)
• Efisiensi tinggi, kurang dari 10 A saat shutdown
• Akurasi referensi celah pita awal yang tinggi
• Mulai lembut yang dapat disesuaikan
• Awal lunak pra-bias
• Frekuensi switching 650-kHz (fSW)
• Siklus demi siklus melebihi batas saat ini
• Daya keluaran yang baik
• Lewati otomatis Eco-mode™ untuk efisiensi tinggi pada beban ringan

Deskripsi untuk TPS54526

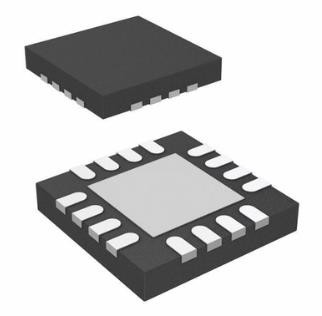

TPS54526 adalah konverter buck sinkron mode D-CAP2™ tepat waktu adaptif.TPS54526 memungkinkan perancang sistem untuk melengkapi rangkaian regulator bus daya berbagai peralatan akhir dengan solusi arus siaga rendah yang hemat biaya, jumlah komponen yang rendah.Loop kontrol utama untuk TPS54526 menggunakan kontrol mode D-CAP2™ yang memberikan respons transien yang sangat cepat tanpa komponen kompensasi eksternal.Kontrol tepat waktu adaptif mendukung transisi mulus antara mode PWM pada kondisi beban lebih tinggi dan pengoperasian Eco-mode™ pada beban ringan.Eco-mode™ memungkinkan TPS54526 untuk mempertahankan efisiensi tinggi selama kondisi beban yang lebih ringan.TPS54526 juga memiliki sirkuit berpemilik yang memungkinkan perangkat untuk mengadopsi kedua kapasitor keluaran resistansi seri rendah (ESR), seperti POSCAP, SP-CAP, dan kapasitor keramik ESR ultra-rendah.Perangkat beroperasi dari input VIN 4,5-V hingga 18-V.Tegangan output dapat diprogram antara 0.76V dan 5.5V.Perangkat ini juga dilengkapi waktu mulai lunak yang dapat disesuaikan dan fungsi daya yang baik.TPS54526 tersedia dalam paket HTSSOP 14-pin dan paket QFN 16-pin, yang dirancang untuk beroperasi dari –40°C hingga 85°C.
