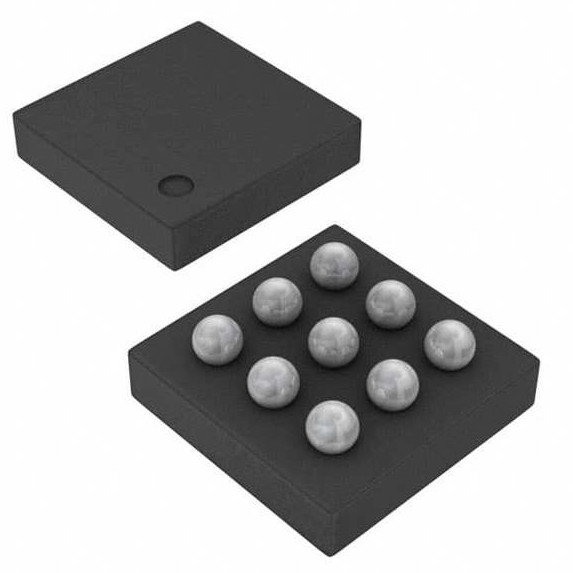

8542.39.0001 Triode NPN PNP Transistor Perlindungan Sirkuit TPD2S300YFFR

Fitur untuk TPD2S300

• 2 Saluran Short-to-VBISPerlindungan Tegangan Lebih (CC1, CC2): 24-VDCToleran
• 2 Saluran Perlindungan ESD IEC 61000-4-2 (CC1, CC2)
• Arus diam rendah: 3,23 A (Khas), VPWR, VM= 3,3 V
• CC1, CC2 Proteksi Tegangan Lebih FET 200 mA mampu melewati VCONNkekuasaan
• Resistor Baterai Mati CC Terintegrasi untuk menangani kasus penggunaan baterai mati di perangkat seluler
• Paket WCSP 1,4-mm × 1,4-mm

Deskripsi untuk TPD2S300

TPD2S300 adalah solusi perlindungan port USB Type-C chip tunggal yang menyediakan 20-VShort-to-VBIStegangan lebih dan perlindungan IEC ESD untuk pin CC1 dan CC2.

Sejak rilis konektor USB Type-C, banyak produk dan aksesori untuk USBType-C telah dirilis yang tidak memenuhi spesifikasi USB Type-C.Salah satu contohnya adalah adaptor Pengiriman Daya USB Tipe-C yang dimulai dengan 20 V pada VBISgaris.Kekhawatiran lain untuk USB Tipe-C adalah bahwa puntiran dan geseran mekanis konektor dapat menyebabkan hubungan pendek pin karena kedekatannya dengan konektor kecil ini.Hal ini dapat menyebabkan 20-VVBISuntuk dikorsletingkan ke pin CC.Juga, karena kedekatan pin pada konektor Tipe-C, ada kekhawatiran yang meningkat bahwa kotoran dan kelembapan akan menyebabkan 20-VVBISpin yang akan dikorsletingkan ke pin CC.

Peralatan dan kejadian mekanis yang tidak ideal ini mengharuskan pin CC menjadi toleran 20-V, meskipun hanya beroperasi pada 5 V atau lebih rendah.TPD2S300 memungkinkan pin CC menjadi 20-V toleran tanpa mengganggu operasi normal dengan memberikan perlindungan tegangan lebih pada pin CC.Perangkat menempatkan FET tegangan tinggi secara seri pada jalur CC.Ketika tegangan di atas ambang OVP terdeteksi pada saluran ini, sakelar tegangan tinggi dibuka, mengisolasi sisa sistem dari kondisi tegangan tinggi yang ada pada konektor.

Terakhir, sebagian besar sistem memerlukan perlindungan ESD tingkat sistem IEC61000-4-2 untuk pin eksternalnya.TPD2S300 mengintegrasikan perlindungan IEC 61000-4-2 ESD untuk pin CC1 dan CC2, menghilangkan kebutuhan untuk menempatkan dioda TVS tegangan tinggi secara eksternal pada konektor.
